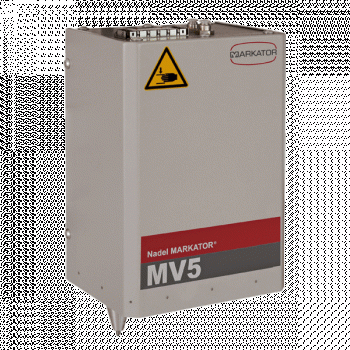

Značicí jednotka pro integraci MARKATOR MV5 VU2 SPRINT PLUS

Velikost plochy pro značení (x/y):

Standardně: 80 x 50 mm

Další možnosti: 80 x 100 mm / 160 x 50 mm / 160 x 100 mm / 200 x 175 mm

Rychlost značení:

10 znaků 3-4 mm vysoké za cca 2-3 sekundy

Možná výška znaků:

1,0 až 49,9 mm,
s krokem 1/10mm

Fonty:

Standardní typ písma, možno měnit měřítko, odpovídající normě DIN 1451 – spojitá čára, dále dle výbavy maticové fonty 5x7 nebo 9x13 bodů

Směr značení:

Jakýkoliv od 0° do 359°

Dostupné znaky:

Čísla 0 až 9

Velká písmena A až Z

Malá písmena a až z

Různé interpunkční znaky jako

 . , / - _ < > ( ) * ) = [ ] ? ! ; : # ” ° ^ atd.

Evropské abecedy (zvláštní příslušenství)

Druh značení :

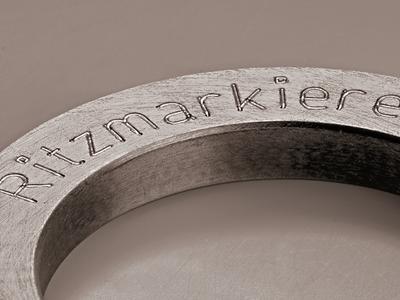

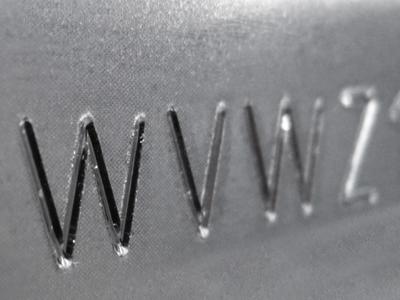

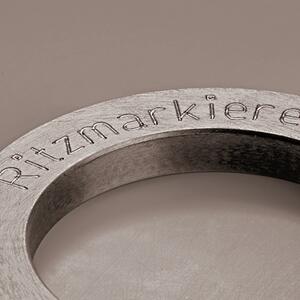

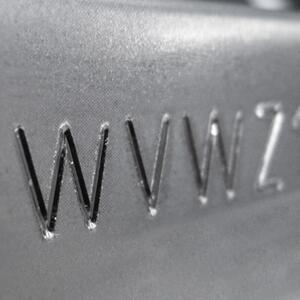

Rytí

Hloubka značení:

OD 0,02 do 0,4 mm,
v závislosti na značeném materiálu

Kompenzace tvaru povrchu značeného dílu:

Do 10 mm plynulého přechodu povrchu

v závislosti na vybavení a druhu značení

Polohování krokového motoru:

0,0125 mm = pro vysokou přesnost a kvalitu

Okolní pracovní teplota

0 - 50°C

Hlučnost při chodu na prázdno ve vzdálenosti 1m bez použití ochranného krytu:

CCA 70-74dB(A) nepřesahuje 80dB(A), I při plné zátěži

Tlak vzduchu:

2-6 bar max.
v závislosti na typu značicího nástroje

Spotřeba vzduchu:

0,1 až 0,3 NL na 3 mm vysoký znak

Připojení do elektrické sítě:

Jmenovité provozní napětí: 230 VAC

Rozsah provozního napětí: 90 - 264 VAC

Jmenovitá frekvence: 47 - 63 Hz

Jmenovitý proud: max. 1,25 A

Učinnost:

Příkon bez procesu: cca. 26 W

Pohotovostní režim : 3 W

Integrovaný napájecí zdroj

24V/0,5A

Digitální vstupy:

24 V bez potenciálu

Digitální výstupy:

24 V - 0,5 A

Akceptované externí napětí pro digitální vstupy:

24 V +/- 20%
