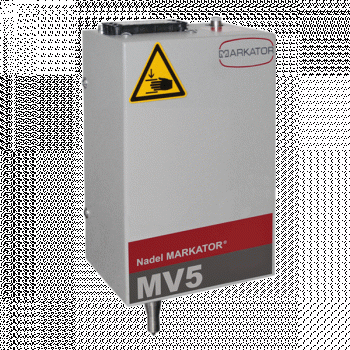

Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U50/U80/U120

Nejnovější generace elektro-pneumatických mikroúderových značicíh hlav dostupná v šesti rozměrových variantách značicího pole určená do integrace

Vysoká rychlost značení díky nejnovějším řídicím technologiím

Vysoká kvalita mechaniky díky dvojitému lineárnímu vedení v ose X a Y

Možnost použití dlouhých značicích jehel pro označování zapuštěných, špatně dostupných ploch

Ideální přenos síly úderu do značeného materiálu umožňuje docílit hluboké značení

Výrobce: MARKATOR Manfred Borries GmbH

+Přidat do nezávazné poptávky

Poradím vám

Martin Hronec

Produktový manažer
MARKATOR

+420 734 567 149

martin.hronec@ajptech.cz

Informace

Parametry

Foto

Ke stažení

Příslušenství

Podpora

Podobné produkty

Informace

Kompaktní elektro-pneumatický značicí systém pro efektivní, trvalé, rychlé a pečlivé značení dílů z kovu, plastu, dřeva nebo skla, libovolnými texty, grafikou nebo DataMatrix kódy.

Toto značicí zařízení je součástí modulárního konstrukčního systému, který se výborně vzájemně doplňuje. Je tedy možné jej i následně rozšířit o další příslušenství, například o rotační osu pro značení válcových dílů (např. trubek), přídavné elektropneumatické ventily pro velmi hluboké značení, posuvné pneumatické nebo CNC elektrické osy Z a další.

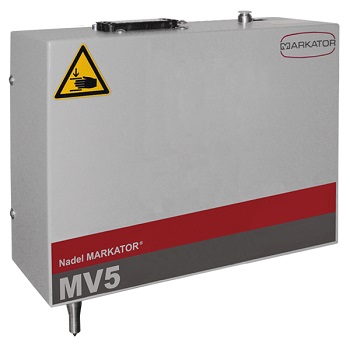

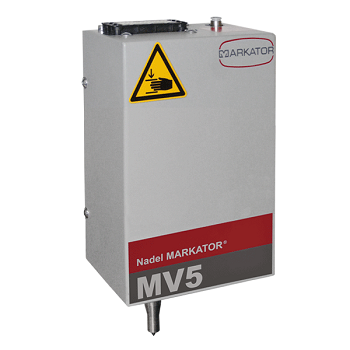

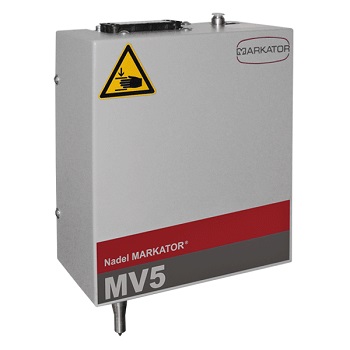

Verze | Velikost značícího pole (x/y):

MV5 U50

MV5 U80

MV5 U120

Výhody

Velmi skladný, kompaktní konstrukce, ergonomický design
Velmi precizní značení alfanumerických znaků, firemních log, zkušebních symbolů a DataMatrix kódů.
Může být použit v jakékoliv poloze
Výborný poměr cena/výkon

Výrobce: MARKATOR Manfred Borries GmbH
Typ značení: Mikroúder
Způsob značení: Elektro - pneumaticky
Napájení: Síťové
Dostupnost: Na dotaz

Foto	Produkt (2)
	Centrální řídící jednotka MARKATOR MV5 ZE 100 XL
	Centrální řídící jednotka MARKATOR MV5 ZE 101 XL

Foto	Produkt (2)
	Centrální řídící jednotka MARKATOR MV5 ZE 100 XL
	Centrální řídící jednotka MARKATOR MV5 ZE 101 XL

Produkt (9)	Typ značení	Způsob značení
Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U65/30 INTEGRAL	Mikroúder	Elektro - magneticky
Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U50/U80/U120	Mikroúder	Elektro - pneumaticky
Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U30/U100/U200	Mikroúder	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU2	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU2 SPRINT PLUS	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU4	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU4 ECO SPRINT	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU4 SPRINT	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Rycí značicí jednotka pro integraci MARKATOR MV54	Rytí	Elektro - pneumaticky

Napište nám

V případě jakéhokoli dotazu nás neváhejte kontaktovat. Velice rádi Vám odpovíme.

ajptech.cz logo

:: Generated at: 21.04.2025 10:30.05 :: Generated in: 0.109 sec :: SQL calls: 9 | SqlCacheCalls: 174 :: Max memory: 1.11mb ::
:: UserID: :: Debug all: 1 :: Version: frams_sys_func(20240408), frams_sys_form(20250327), frams_func_web_shared(20240812), frams_func_web_show(20240813), frams_web_modules(20230925), ::

Traced system calls log (72 / 73)	Taken	Runtime	Memory
SYS INIT \| Basic functions loaded	0.0002	0.0002	352.88 kb
SYS INIT \| Web functions loaded	0.0000	0.0002	354.44 kb
SQL (std)\| DB connecting start DB 477_ajptech@477_ajptech - flush before	0.0001	0.0003	361.23 kb
SQL (std)\| DB connected to DB 477_ajptech	0.0159	0.0162	404.88 kb
SQL (std)\| Charset server default: utf8mb4 (no need to change)	0.0000	0.0162	405.84 kb
SYS INIT \| Web settings from DB \| Start	0.0000	0.0162	403.95 kb
CACHE FILE \| READ \| sys_settings \| Unserialized	0.0014	0.0176	484.85 kb
SYS INIT \| Web settings from DB \| Loaded	0.0000	0.0176	449.54 kb
SYS AUTOLOAD CLASS \| mod_gallery \| Start	0.0001	0.0177	451.17 kb
SYS AUTOLOAD CLASS \| mod_gallery \| Loaded	0.0000	0.0177	452.88 kb
SYS AUTOLOAD CLASS \| mod_search \| Start	0.0000	0.0177	453.11 kb
SYS AUTOLOAD CLASS \| mod_search \| Loaded	0.0000	0.0177	454.15 kb
SYS AUTOLOAD CLASS \| mod_cookie_eu \| Start	0.0000	0.0177	454.15 kb
SYS AUTOLOAD CLASS \| mod_cookie_eu \| Loaded	0.0000	0.0177	455.78 kb
SYS AUTOLOAD CLASS \| mod_sliderbx \| Start	0.0000	0.0177	455.78 kb
SYS AUTOLOAD CLASS \| mod_sliderbx \| Loaded	0.0000	0.0177	456.65 kb
SYS INIT \| LoadWebModules \| Start	0.0000	0.0177	456.35 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpcat/_functions.php \| Done	0.0002	0.0179	501.67 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpeople/_functions.php \| Done	0.0000	0.0179	507.20 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpart/_functions.php \| Done	0.0000	0.0179	534.63 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpusec/_functions.php \| Done	0.0000	0.0179	536.40 kb
SYS INIT \| Web modules loaded	0.0000	0.0179	535.45 kb
TIMING \| GetPageInfo - Start	0.0000	0.0179	535.45 kb
SQL (std)\| SELECT * FROM `webpages_aliases` WHERE `address_complete`='produkty/prumyslove-znaceni/znaceni-mikrouderem-a-rytim/mikrouderove-ryci-a-kombinovane-znacici-jednotky-do-integrace/mikrouderova-znacici-jednotka-pro-integraci-markator-mv5-u50-u80-u120' AND `active`='1' LIMIT 1	0.0292	0.0471	554.25 kb
SQL (std)\| SELECT * FROM `mod_ajpcat_items` WHERE `id`='4028' LIMIT 1	0.0010	0.0481	639.32 kb
SQL (std)\| SELECT `id` FROM `webpages_data` WHERE webpages_aliases_hash='ff6605aa53c8078849330d75ca735dfb' AND del='0'	0.0017	0.0498	626.36 kb
SQL (std)\| SELECT * FROM `mod_ajpcat_categories` WHERE `id`='30' LIMIT 1	0.0041	0.0539	645.73 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='48' LIMIT 1	0.0023	0.0562	644.63 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='38' LIMIT 1	0.0052	0.0614	650.42 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='16' LIMIT 1	0.0048	0.0662	653.00 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='2' LIMIT 1	0.0050	0.0712	655.79 kb
TIMING \| GetPageInfo - Done	0.0000	0.0712	635.88 kb
TIMING \| OG Image - Start gen info	0.0002	0.0714	623.18 kb
TIMING \| OG Image - End gen info	0.0011	0.0725	624.84 kb
CACHE FILE \| GET \| mod_cookie_eu ()	0.0004	0.0729	630.46 kb
CACHE FILE \| READ \| mod_cookie_eu \| Unserialized	0.0011	0.0740	648.71 kb
TIMING \| Main menu - Start generate	0.0010	0.0750	648.22 kb
CACHE FILE \| GET \| sys_menu (TO_LEVEL;1\|IDSW_LANGUAGES;1\|SET_MENU_ID;menu\|SET_MENU_CLASS;menu\|PRECACHE_URLS;3765dc1068dc7251097873029d8365d2\|LEVEL;0\|)	0.0001	0.0751	659.91 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0018	0.0769	771.46 kb
TIMING \| Main menu - End generate	0.0002	0.0771	709.72 kb
CACHE FILE \| GET \| mod_search_web_show (show)	0.0004	0.0775	710.47 kb
CACHE FILE \| READ \| mod_search_web_show \| Unserialized	0.0010	0.0785	719.75 kb
TIMING \| Text - Start generate	0.0005	0.0790	724.54 kb
CACHE FILE \| GET \| mod_ajpcat_show_item (;ID_ITEMS\|4028;4028\|;ID_CATEGORIES\|30;30\|;LANG\|cz;cz\|;\|;\|;\|;\|;\|;\|;\|;\|;\|;\|;\|USEC-LOGGED;\|)	0.0001	0.0791	729.47 kb
CACHE FILE \| READ \| mod_ajpcat_show_item \| Unserialized	0.0104	0.0895	1.08 mb
CACHE FILE \| GET \| mod_cform_web_show ()	0.0001	0.0896	963.77 kb
CACHE FILE \| READ \| mod_cform_web_show \| Unserialized	0.0011	0.0907	1 018.51 kb
TIMING \| Text - End generate	0.0007	0.0914	1 003.13 kb
CACHE FILE \| GET \| mod_ajpcat_show_footer_logos (all)	0.0006	0.0920	968.91 kb
CACHE FILE \| READ \| mod_ajpcat_show_footer_logos \| Unserialized	0.0011	0.0931	983.21 kb
TIMING \| Submenu menu (ID_PARENT: 2) - Start generate	0.0001	0.0932	971.52 kb
CACHE FILE \| GET \| sys_menu (ID_PARENT;2\|IDSW_LANGUAGES;1\|SET_MENU_ID;submenu\|SET_MENU_CLASS;submenu\|SCHEMA_PARENTNAME;2\|LEVEL;0\|)	0.0000	0.0932	976.32 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0013	0.0945	991.46 kb
TIMING \| Submenu menu (ID_PARENT: 2) - End generate	0.0001	0.0946	978.60 kb
TIMING \| Submenu menu (ID_PARENT: 3) - Start generate	0.0001	0.0947	977.85 kb
CACHE FILE \| GET \| sys_menu (ID_PARENT;3\|IDSW_LANGUAGES;1\|SET_MENU_ID;submenu\|SET_MENU_CLASS;submenu\|SCHEMA_PARENTNAME;3\|LEVEL;0\|)	0.0000	0.0947	982.65 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0011	0.0958	984.26 kb
TIMING \| Submenu menu (ID_PARENT: 3) - End generate	0.0000	0.0958	977.95 kb
TIMING \| Submenu menu (ID_PARENT: 7) - Start generate	0.0001	0.0959	977.95 kb
CACHE FILE \| GET \| sys_menu (ID_PARENT;7\|IDSW_LANGUAGES;1\|SET_MENU_ID;submenu\|SET_MENU_CLASS;submenu\|SCHEMA_PARENTNAME;7\|LEVEL;0\|)	0.0000	0.0959	982.74 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0012	0.0971	1 008.35 kb
TIMING \| Submenu menu (ID_PARENT: 7) - End generate	0.0001	0.0972	991.72 kb
CACHE FILE \| GET \| mod_cform_web_show ()	0.0001	0.0973	991.16 kb
CACHE FILE \| READ \| mod_cform_web_show \| Unserialized	0.0012	0.0985	991.73 kb
SQL (std)\| SELECT * FROM `mod_cform` WHERE `id`='1' LIMIT 1	0.0035	0.1020	1 013.22 kb
TIMING \| Footer menu - Start generate	0.0001	0.1021	999.46 kb
CACHE FILE \| GET \| sys_menu (FOOTER_MENU;1-footer_menu\|)	0.0000	0.1021	1 000.71 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0015	0.1036	1 009.95 kb
CACHE FILE \| GET \| mod_cform_web_show ()	0.0000	0.1036	1 003.31 kb
CACHE FILE \| READ \| mod_cform_web_show \| Unserialized	0.0013	0.1049	1.01 mb
FLUSH \| size:	0.0025	0.1074	1.00 mb
SQL (std)\| Disconnected link	0.0019	0.1093	1 010.77 kb

Výška znaků (přednastavitelná):	1,0 až 24,9 mm, v krocích po 0,1 mm
Fonty (automatické nastavení):	Druh písma DIN 1451 tvořený spojitou čarou nebo maticí bodů 5 x 7 nebo 9 x 13.
Směr značení:	Od 0° do 359°
Znaky:	Velká a malá písmena abecedy, čísla 0...9 a následující speciální znaky: . , / - _ < > ( ) * = [ ] ß % & ø + ? ! ; : # “ ° ^
Síla značení:	Plynule nastavitelná síla značení 3–8 bar. Možnost opakovaného značení. Značicí hloubka až 0,3mm (závisí na materiálu).
Rozlišení motorů:	0,05 mm pro vysokou kvalitu značení
Kompenzace výšky povrchu:	Až do 3 mm (s přídavným ventilem max. 5 mm)
Frekvence značení (oscilace jehly):	asi 300 Hz závisí od značícího nástroje a značeného povrchu (pneumatické značení)
Provozní teplota:	0–50 °C
Hlučnost při vzdálenosti 1 m:	cca 78db(A)
Napájení:	Centrální jednotka 230 V AC, 50–60 Hz, 90–264 VAC, max. 1,25 A
Interní napájení:	24 V / 0,5 A
Digitální vstupy:	24 V bezpotenciálové
Digitální výstupy:	24 V – 0,5 A
Externí napájení digitálních vstupů:	24 V +/- 20 %
Tlak vzduchu:	4-8 bar max., čistý, suchý, 5μm filtr

Tlak vzduchu:	2-8 bar max. v závislosti na typu značicího nástroje
Spotřeba vzduchu:	0,1 až 0,3 NL na 3 mm vysoký znak
Připojení do elektrické sítě:	Jmenovité provozní napětí: 230 VAC Rozsah provozního napětí: 90-264 VAC Jmenovitá frekvence: 47-63 Hz Jmenovitý proud: max. 1,25 A Účinnost: Příkon bez procesu: cca. 26 W Pohotovostní režim: 3 W
Integrovaný napájecí zdroj	24 V/0,5A
Digitální vstupy:	24 V bez potenciálu
Digitální výstupy:	24 V - 0,5 A
Akceptované externí napětí pro digitální vstupy:	24 V +/- 20 %
