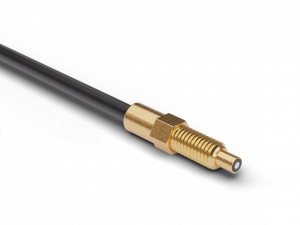

FUE 050A1003 - Glass fiber optic cable
- Diffuse type
- Sensing distance up to 35 mm
- Threaded sensing head M3
- Plastic jacket 50 cm long
- Operating temperature up to +70 °C
- For rugged fiber optic sensors FZAM 18 and FZAM 30
Objednací číslo: 10258778
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Princip činnosti: | Diffuse type |
| Snímací vzdálenost: | 35 mm |
| Doba odezvy: | 0.25 - 2.5 ms |
| Hlava optického vlákna: | Cylindrical threaded |
| Pracovní teplota: | -25 - +70 °C |
| Vyzařovací úhel: | 60° |
| Optická vlákno lze zkrátit: | No |
| Integrovaný objektiv: | No |
| Adaptabilní objektiv: | No |
| Kompatibilní s IR světlem (1450 nm): | Yes |
Mechanické parametry
| Šířka | průměr (hlava): | 3 mm |
| Výška | Délka (koncovka): | 17 mm |
| Materiál (koncovka): | Brass |
| Závit: | M3 x 0.5 |
| Ohýbací rádius (pevná instalace): | 7.5 mm |
| Ohýbací rádius (pohyblivá instalace): | 15 mm |
| Průměr pláště: | 2.5 mm |
| Materiál kabelové izolace: | PUR |
| Průřez optického vlákna: | 0.5 mm² |
| Materiál (optického vlákna): | Glass |
| Délka (optický kabel): | 50 cm |
Nákresy
Výkresy
- 3808-FUE_xxxB1003.png | stáhnout (png, 2025-07-11 20:09:13)
Fiber arrangement
- Lichtleiter_PB_Faseranordnung6_30.png | stáhnout (png, 2025-07-12 07:25:43)
Diagramy

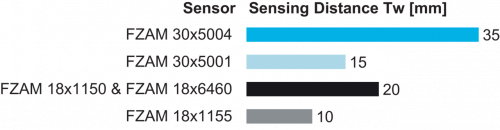

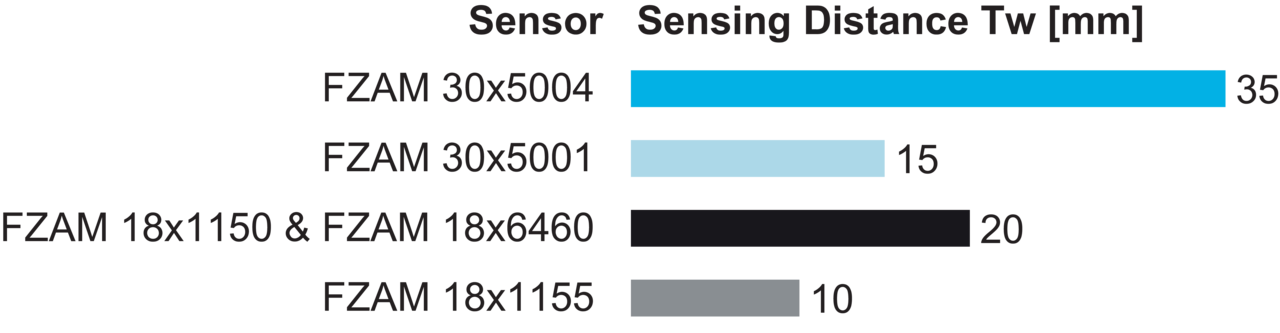

Diagram snímací vzdálenosti
- FUE050A1003_FD_Tastweite_91_EN.png | stáhnout (png, 2025-07-12 07:00:05)
Příslušenství
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům
| Foto | Produkt (4) / Popis | Skladová dostupnost |
|---|---|---|
 | 10102801 - Cap nut glass cover for sensors series 30
| na dotaz |
 | Adapter series 30 - Adapter series 30
| na dotaz |
 | Adjusting plate series 18 - Adjusting plate series 18
| na dotaz |
 | Replacements cap nut for fiber optics series 18 - Replacements cap nut for fiber optics series 18
| na dotaz |
Fitting fiber optic sensors
