OE60C.EC-4TF.SXF - Controller box - EtherCAT

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OE60C.EC-4TF.SXF - Controller box - EtherCAT

Optional controller box for OE60
Connection of up to 4 pairs of sensors
Capable of field use thanks to IP 50
Easy mount on DIN rails
Communication via EtherCat interface

Objednací číslo: 11264668
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Number of sensor connections:	4
Compatible sensors:	OE60
Nastavení:	Display EtherCAT
LED displej:	Status LED sensor (green/ red) Ethernet port status (green/ yellow) Network status (green/ red)

Elektrické parametry

Rozsah napájecího napětí +Vs:	15 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	150 mA (@ 24 VDC)
Výstupní obvod:	Push-pull
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Komunikační rozhraní

Rozhraní:	EtherCAT
Typ komunikace:	PDO / SDO communication
Způsoby připojení:	2x female M12, 4-pin, D-coded (EtherCAT)
Počet připojení:	2

Mechanické parametry

Šířka \| průměr:	114 mm
Výška \| Délka:	116 mm
Hloubka:	43 mm
Materiál pouzdra:	PC, PA
Montážní:	DIN rail mounting
Způsoby připojení:	1x male M12, 5-pin, A-coded (voltage supply) 4x female M12, 5-pin, A-coded (sensor)
Hmotnost:	227 g

Okolní podmínky

Třída krytí:	IP 50
Pracovní teplota:	0 - +55 °C
Skladovací teplota:	-20 - +60 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 1.5 mm p-p at f = 10 - 57 Hz, 10 cycles per axis, 10 g at 58 - 2000 Hz, 10 cycles per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 30 g / 11 ms, 6 jolts per axis and direction

Nákresy

Výkresy

OE60C-MZ-01_91.png | stáhnout (png, 2025-07-12 06:24:10)

Diagram připojení

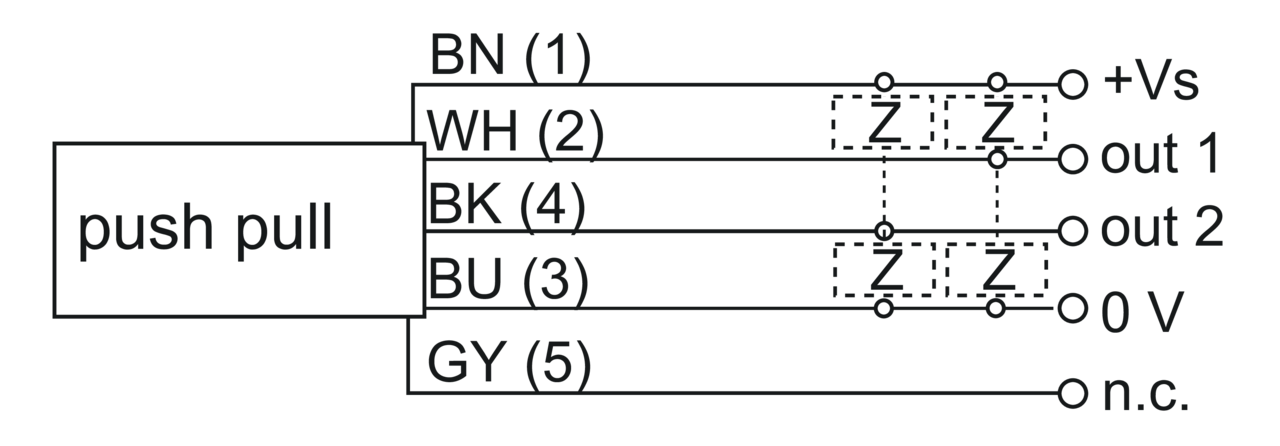

Zchn-6100-AIPPIO_OE60-02.png | stáhnout (png, 2025-07-12 06:54:34)
Zchn-6100-AIPPIO_OE60_ethernet.png | stáhnout (png, 2023-08-07 10:19:21)

Přiřazení pinů

M12-5Pol-männlich-A.png | stáhnout (png, 2025-07-12 05:55:29)
M12-4Pol-weiblich-D.png | stáhnout (png, 2023-08-07 10:00:49)

Ke stažení

Datový list

Data sheet – OE60C.EC-4TF.SXF | stáhnout | zobrazit (ZH, pdf, 2025-04-22 13:10:06)
Data sheet – OE60C.EC-4TF.SXF | stáhnout | zobrazit (DE, pdf, 2025-04-22 13:10:05)
Data sheet – OE60C.EC-4TF.SXF | stáhnout | zobrazit (EN, pdf, 2025-04-22 13:10:04)

Rychlý start

Quickstart - OE60C.EC-4TF.SXF | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-04-11 11:37:32)

Manuál

Operating instructions - OE60/OE60C | stáhnout | zobrazit (EN, pdf, 2025-07-14 08:32:04)
Operating instructions - OE60/OE60C | stáhnout | zobrazit (DE, pdf, 2025-07-14 08:32:04)

Certifikáty/ osvědčení

DoC - OE60C | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:37:32)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

OE60C EtherCAT | stáhnout (zip, 2025-07-11 19:27:36)
