OE40.F22-AIN - Edge sensor Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Edge and width measurement of opaque objects with a precision of up to 10 µm
Switching of measurement modes via teach-in line
Reflector foil for flexible mounting

Objednací číslo: 11722388
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Edge, width
Verze:	Performance
Měřicí rozsah:	22 mm
Měřicí vzdálenost (k objektu):	< 200 mm
Nastavení:	External Teach-in
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Opakovatelnost:	10 µm
Chyba linearity:	± 4.5 % Mr (S = 0 ... 200 mm) ± 3.5 % Mr (S = 50 ... 150 mm)
Nejmenší velikost objektu:	3 mm
Teplotní drift:	± 0.03 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed infrared diode
Vlnová délka:	850 nm

Elektrické parametry

Zpoždění odezvy:	< 1 ms
Měřicí frekvence:	> 1100 Hz
Rozsah napájecího napětí +Vs:	12 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	100 mA
Výstupní obvod:	Analog
Výstupní signál:	4 ... 20 mA
Odpor zátěže:	< (+Vs - 9 V) / 0.02 A
Výstupní proud:	<100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	34.8 mm
Výška \| Délka:	71.2 mm
Hloubka:	16.8 mm
Konstrukce:	Rectangular, front view
Materiál pouzdra:	Aluminum
Zorné pole:	Front view
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M8 4 pin
Hmotnost:	54 g

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 60 kLux
Třída krytí:	IP 67
Pracovní teplota:	0 - +55 °C
Skladovací teplota:	-20 - +60 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 1 mm p-p at f = 10 - 55 Hz, duration 5 min per axis 30 min endurance at f = 55 Hz per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 30 g / 11 ms, 6 jolts per axis and direction

Nákresy

Výkresy

D0001027410-OE40.F22.xxN_91.png | stáhnout (png, 2025-07-12 06:12:36)

Diagram připojení

Zchn-6100-AT.png | stáhnout (png, 2025-07-12 03:46:51)

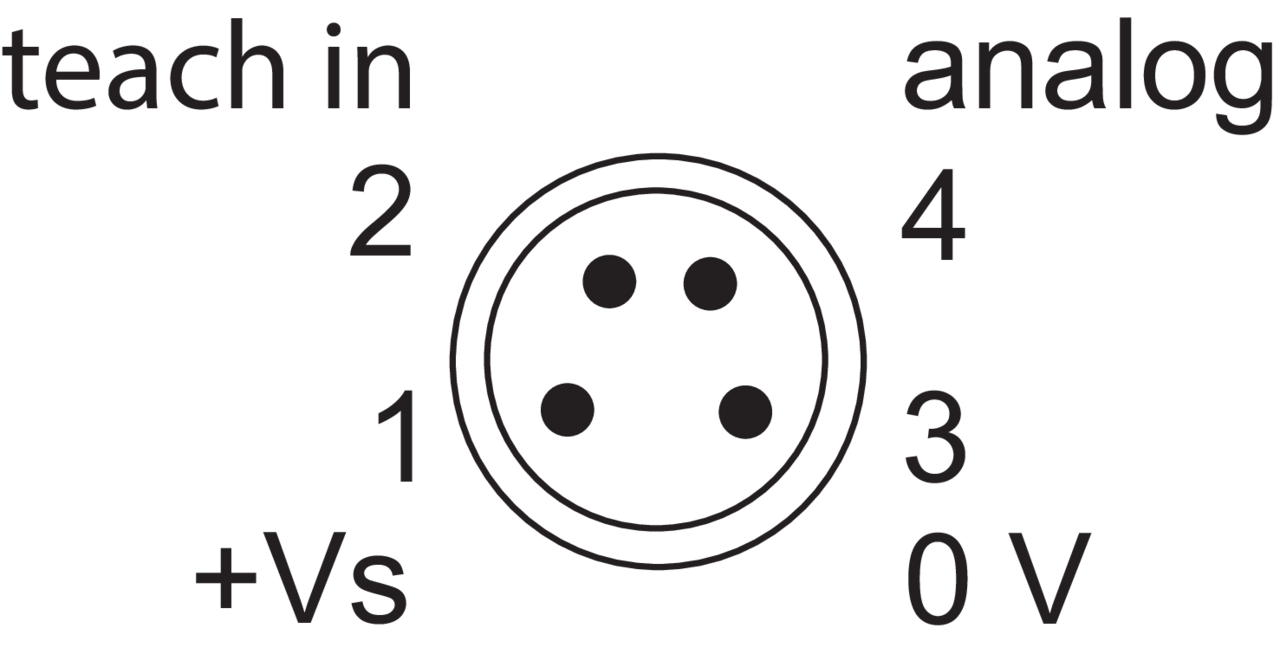

Přiřazení pinů

Zchn-5640-15.png | stáhnout (png, 2025-07-12 03:45:44)

Ke stažení

Datový list

Data sheet – OE40.F22-AIN | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:37:32)
Data sheet – OE40.F22-AIN | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:31)
Data sheet – OE40.F22-AIN | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:32)

Rychlý start

Quickstart - OE40.F22-AIN | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-04-11 11:37:32)

Certifikáty/ osvědčení

DoC / CoC - Zxxx_034 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:58:50)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
