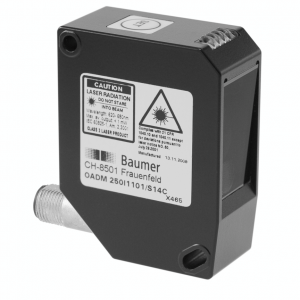

OADM 260I1101/S14C - Distance sensors

OADM 260I1101/S14C - Distance sensors
  • 200 … 13000 mm
  • pulsed red laser diode
  • analog
  • Teach-in: button / external
  • connector M12 5 pin, rotatable
  • -25 … 50 °C
  • IP 67
Objednací číslo: 11044710
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 200 - 13000 mm
Měřicí vzdálenost (bílá 90%): 200 - 13000 mm
Měřící vzdálenost (šedá 18%): 200 - 9000 mm
Měřicí vzdálenost (6% černá): 200 - 4000 mm
Rozměr paprsku: 5 - 50 mm
Nastavení: Teach-in: button / external
Teach-in rozsah - min.: > 100 mm
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 5000 µm
Opakovatelnost: ± 15 mm (with 40 kLux ambient light)
Linearita: ± 15 mm
Typ paprsku: Point

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 660 nm
Třída laseru: 2

Elektrické parametry

Doba měření: 10 ms
Rozsah napájecího napětí +Vs: 15 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 250 mA (typ. 110 mA @ 24V)
Výstupní obvod: Analog
Výstupní signál: 4 ... 20 mA
Odpor zátěže (analog I): < (+Vs - 6 V) / 0,02 A
Výstupní proud: 100 mA
Alarmový výstup: Push-pull
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 25.4 mm
Výška | Délka: 66 mm
Hloubka: 51 mm
Konstrukce: Rectangular
Materiál pouzdra: Aluminum
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 5 pin, rotatable

Okolní podmínky

Odolnost vůči okolnímu osvětlení: < 40 kLux
Třída krytí: IP 67
Pracovní teplota: -25 - +50 °C
teplotní koeficient: 0,4 mm /°C
