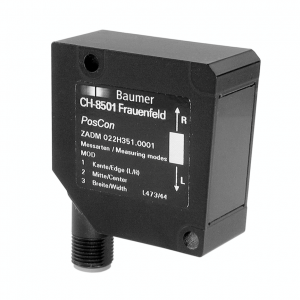

ZADM 023H871.0011 - Edge sensors

ZADM 023H871.0011 - Edge sensors
Objednací číslo: 11002205

Základní shrnutí:

  • measuring mode: edges, center, width
  • 400 … 875 mm
  • 640 … 1400 mm
  • pulsed infrared diode
  • Teach-in
  • connector M12 8 pin, rotatable
  • 55 °C
  • IP 67
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.


Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: Measuring mode: edges, center, width
Verze: Without filter, therefore not for transparent objects
Šířka měřicího pole (v závislosti na měřicí vzdálenosti): 400 - 875 mm
Měřicí vzdálenost (k objektu): 640 - 1400 mm
Měřicí frekvence: 500 Hz
Rozlišení: 0.5 - 1 mm
Nejmenší velikost objektu: 8.5 - 18 mm
Chyba linearity: < 0.3 %
Zdroj světla: Pulsed infrared diode
Vlnová délka: 880 nm
Nastavení: Teach-in

Elektrické parametry

Čas odezvy: < 2 ms
Rozsah napájecího napětí +Vs: 15 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 150 mA
Výstupní signál: 4 ... 20 mA
spínací výstup: PNP
Výstupní funkce: Out 1 / Out 2
Výstupní proud: < 100 mA
Rozhraní: Analog and RS485
Modulační rychlost (baud rate): 19200, adjustable
Ochrana proti přepólování: Yes, Vs to GND
Ochrana proti zkratu: Yes

Mechanické parametry

Šířka | průměr: 23 mm
Typ: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass

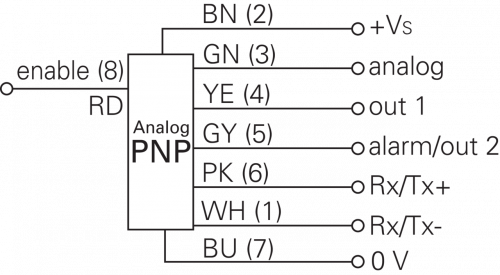

Způsoby připojení: Connector M12 8 pin, rotatable

Okolní podmínky

Pracovní teplota: 0 - +55 °C
Třída krytí: IP 67
