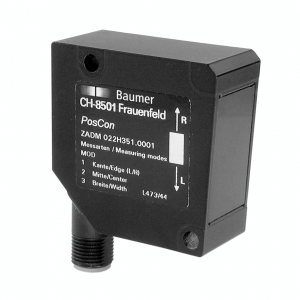

ZADM 023H300.0001 - Edge sensors - transparent detection

ZADM 023H300.0001 - Edge sensors - transparent detection
  • režim měření: okraje, střed, šířka
  • 30 mm
  • 50 mm
  • pulsní infračervená dioda
  • Teach-in
  • Konektor M12 (8pinový) otočný (M-F)
  • 55 °C
  • IP 67
Objednací číslo: 10158589
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: Measuring mode: edges, center, width
Verze: With filter for transparent objects
Šířka měřicího pole: 30 mm
Měřicí vzdálenost (k objektu): 50 mm
Nastavení: Teach-in
Nejmenší velikost objektu: 0.3 mm
Rozlišení: < 0.03 mm
Chyba linearity: < 0.3 %

Zdroj světla

Zdroj světla: Pulsed infrared diode
Vlnová délka: 880 nm

Elektrické parametry

Měřicí frekvence: 500 Hz
Rozsah napájecího napětí +Vs: 15 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 150 mA
Výstupní signál: 4 ... 20 mA
Výstupní proud: 100 mA
Ochrana proti přepólování: Yes, Vs to GND
Čas odezvy: < 2 ms
spínací výstup: PNP
Výstupní funkce: Out 1 / Alarm

Komunikační rozhraní

Rozhraní: Analog and RS485
Modulační rychlost (baud rate): 19200, adjustable

Mechanické parametry

Šířka | průměr: 23 mm
Konstrukce: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 8 pin, rotatable

Okolní podmínky

Třída krytí: IP 67
Pracovní teplota: 0 - +55 °C

Nákresy

Výkresy

  • 1086-ZADM_022.png - ZADM 023H300.0001 - Edge sensors - transparent detection
    1086-ZADM_022.png | stáhnout (png, 2025-07-11 19:38:39)

Diagram připojení

  • Zchn-2455.png - ZADM 023H300.0001 - Edge sensors - transparent detection
    Zchn-2455.png | stáhnout (png, 2025-07-11 17:22:34)

Ke stažení

Datový list

  • Data sheet – ZADM 023H300.0001 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:58:11)
  • Data sheet – ZADM 023H300.0001 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:58:11)
  • Data sheet – ZADM 023H300.0001 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:58:11)

Manuál

Certifikáty/ osvědčení

  • DoC / CoC - Zxxx_023 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:58:50)

CAD

  • ZADM 023H300.0001 / IGES | stáhnout (zip, 2025-04-28 19:18:50)
  • ZADM 023H300.0001 / STEP | stáhnout (zip, 2025-07-11 18:10:57)
  • ZADM 023H300.0001 / PARASOLIDS | stáhnout (zip, 2025-04-28 19:18:48)
  • ePlan macro - 10158589 | stáhnout (edz, 2023-09-20 09:49:45)
