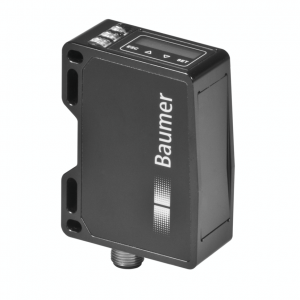

OXH7-Z0500.HI0660.VI - Height Tool

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

height
100 … 500 mm
pulsed red laser diode
analog and RS 485
Touch Display, RS485
connector M12 8 pin
-10 … 50 °C
IP 67

Objednací číslo: 11161809
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Height
Verze:	PosCon OXH7
Šířka měřicího pole:	13 - 66 mm
Měřicí rozsah (vzdálenost):	100 - 500 mm
Měřicí frekvence:	1540 Hz
Rozlišení:	4 - 25 µm
Opakovatelnost:	4 - 20 µm
Chyba linearity:	± 100 µm
Teplotní drift:	± 0,04 % Sde/K
Indikace napájení:	LED green
Zdroj světla:	Pulsed red laser diode
Vlnová délka:	660 nm
Třída laseru:	2
Optický špičkový výkon max.:	6 mW
Nastavení:	Touch Display, RS485

Elektrické parametry

Doba odezvy:	1.3 ms
Rozsah napájecího napětí +Vs:	15 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	120 mA
Výstupní obvod:	Analog and RS 485
Výstupní signál:	4 ... 20 mA / 0 ... 10 VDC
spínací výstup:	Push-pull
Výstupní funkce:	Out 1 / Alarm
Výstupní proud:	100 mA
Modulační rychlost (baud rate):	115200, adjustable
Ochrana proti přepólování:	Yes, Vs to GND
Ochrana proti zkratu:	Yes

Mechanické parametry

Šířka \| průměr:	26 mm
Výška \| Délka:	74 mm
Hloubka:	55 mm
Konstrukce:	Rectangular, front view
Materiál pouzdra:	Aluminum
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M12 8 pin
Hmotnost:	130 g

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 35 kLux
Pracovní teplota:	-10 - +50 °C
Třída krytí:	IP 67
Skladovací teplota:	-25 - +75 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 1.5 mm p-p at f = 10 - 57 Hz, 10 cycles per axis 10 g at f = 58 - 2000 Hz, 10 cycles per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 50 g / 11 ms resp. 100 g / 6 ms, 10 jolts per axis and direction 100 g / 2 ms, 5000 jolts per axis and direction

Nákresy

Výkresy

3169-Ox700.png | stáhnout (png, 2025-07-11 20:06:36)

Diagram připojení

E-Zchn-2820-1.png | stáhnout (png, 2025-07-11 17:33:24)

Přiřazení pinů

Zchn-5861-7-1.png | stáhnout (png, 2025-07-11 20:17:17)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Ke stažení

Datový list

Data sheet – OXH7-Z0500.HI0660.VI | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:38:10)
Data sheet – OXH7-Z0500.HI0660.VI | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:10)
Data sheet – OXH7-Z0500.HI0660.VI | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:38:10)

Rychlý start

Quickstart – OXH7-Z0500.HI0660.VI | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:45)

Manuál

Operating instruction – PosCon OXH7 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:33)
Operating instruction – PosCon OXH7 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)
Operating instruction – RS485 PosCon OXH7 commands | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)
Operating instruction – RS485 protocol structure | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)

Certifikáty/ osvědčení

DoC / CoC - OXx7 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OXH7-Z0500.HI0660.VI / IGES | stáhnout (zip, 2025-04-28 18:05:55)
OXH7-Z0500.HI0660.VI / STEP | stáhnout (zip, 2025-07-11 18:11:47)
OXH7-Z0500.HI0660.VI / PARASOLIDS | stáhnout (zip, 2025-04-28 18:05:56)
ePlan macro - 11161809 | stáhnout (edz, 2023-09-20 09:52:10)
