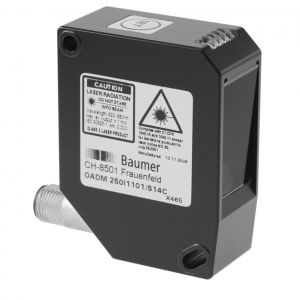

OADM 250I1101/S14C - Distance sensors

OADM 250I1101/S14C - Distance sensors
Objednací číslo: 11007211

Základní shrnutí:

  • 200 … 4000 mm
  • pulsed red laser diode
  • analog
  • Teach-in: button / external
  • connector M12 5 pin, rotatable
  • -25 … 50 °C
  • IP 67
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.


Poradím vám

Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 200 - 4000 mm
Měřicí vzdálenost (bílá 90%): 200 - 4000 mm
Měřící vzdálenost (šedá 18%): 200 - 4000 mm
Měřicí vzdálenost (6% černá): 200 - 4000 mm
Rozměr paprsku: 5 - 20 mm
Nastavení: Teach-in: button / external
Teach-in rozsah - min.: > 100 mm
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 1300 µm
Opakovatelnost: ± 5 mm (with 40 kLux ambient light)
Linearita: ± 15 mm
Typ paprsku: Point

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 660 nm
Třída laseru: 2

Elektrické parametry

Doba měření: 10 ms
Rozsah napájecího napětí +Vs: 15 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 250 mA (typ. 110 mA @ 24V)
Výstupní obvod: Analog
Výstupní signál: 4 ... 20 mA
Odpor zátěže (analog I): < (+Vs - 6 V) / 0,02 A
Výstupní proud: < 100 mA
Alarmový výstup: Push-pull
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 25,4 mm
Výška | Délka: 66 mm
Hloubka: 51 mm
Typ: Rectangular
Materiál pouzdra: Aluminum
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 5 pin, rotatable

Okolní podmínky

Odolnost vůči okolnímu osvětlení: < 40 kLux
Pracovní teplota: -25 - +50 °C
Třída krytí: IP 67
teplotní koeficient: 0,2 mm /°C
