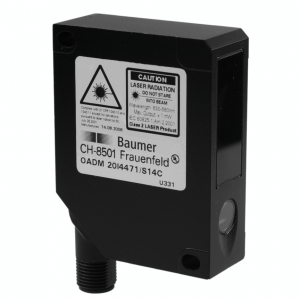

OADM 20U5560/S14C - Distance sensors

OADM 20U5560/S14C - Distance sensors
Objednací číslo: 11164091

Základní shrnutí:

  • 30 … 130 mm
  • pulsed red laser diode
  • analog
  • no
  • connector M12 5 pin, rotatable
  • 50 °C
  • IP 67
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.


Poradím vám

Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 30 - 130 mm
Nastavení: No
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 50 - 70 µm
Chyba linearity: ± 0,15 - 0,22 mm
Typ paprsku: Line
Šířka paprsku: 2 - 1 mm
Výška paprsku: 3 - 5 mm
Teplotní drift: < 0,03 % Sde/K

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 650 nm

Elektrické parametry

Doba odezvy: < 10 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 100 mA
Výstupní obvod: Analog
Výstupní signál: 0 ... 10 VDC
Odpor zátěže (analog U): > 100 kOhm
Výstupní proud: < 100 mA
Alarmový výstup: PNP
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 20,6 mm
Výška | Délka: 65 mm
Hloubka: 50 mm
Typ: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 5 pin, rotatable

Okolní podmínky

Pracovní teplota: 0 - +50 °C
Třída krytí: IP 67
