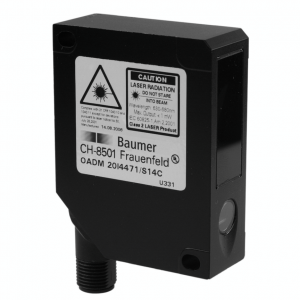

OADM 20U5540/S14C - Distance sensors

OADM 20U5540/S14C - Distance sensors
  • 30 … 50 mm
  • pulsní červená laserová dioda
  • analogový
  • no
  • Konektor M12 (5pinový) otočný (M-F)
  • 50 °C
  • IP 67
Objednací číslo: 11164090
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 30 - 50 mm
Nastavení: No
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: < 10 µm
Chyba linearity: ± 0.03 mm
Typ paprsku: Line
Šířka paprsku: 1 - 0.4 mm
Výška paprsku: 2 mm
Teplotní drift: < 0,015 % Sde/K

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 650 nm

Elektrické parametry

Doba odezvy: < 10 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 100 mA
Výstupní obvod: Analog
Výstupní signál: 0 ... 10 VDC
Odpor zátěže (analog U): > 100 kOhm
Výstupní proud: 100 mA
Alarmový výstup: PNP
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 20.6 mm
Výška | Délka: 65 mm
Hloubka: 50 mm
Konstrukce: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 5 pin, rotatable

Okolní podmínky

Třída krytí: IP 67
Pracovní teplota: 0 - +50 °C
