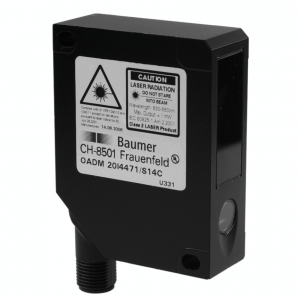

OADM 20I5581/S14C - Distance sensors

OADM 20I5581/S14C - Distance sensors
Objednací číslo: 11164062

Základní shrnutí:

  • 200 … 1000 mm
  • pulsed red laser diode
  • analog
  • no
  • connector M12 5 pin, rotatable
  • 50 °C
  • IP 67
Dostupnost: na dotaz

Poradím vám

Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 200 - 1000 mm
Nastavení: No
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 600 - 2500 µm
Chyba linearity: ± 2,4 - 10 mm
Typ paprsku: Line
Šířka paprsku: 2,5 mm
Výška paprsku: 8,5 - 35 mm
Teplotní drift: < 0,06 % Sde/K

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 650 nm

Elektrické parametry

Doba odezvy: < 10 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 100 mA
Výstupní obvod: Analog
Výstupní signál: 4 ... 20 mA
Odpor zátěže (analog I): < (+Vs - 6 V) / 0,02 A
Alarmový výstup: PNP
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 20,6 mm
Výška | Délka: 65 mm
Hloubka: 50 mm
Typ: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 5 pin, rotatable

Okolní podmínky

Pracovní teplota: 0 - +50 °C
Třída krytí: IP 67
