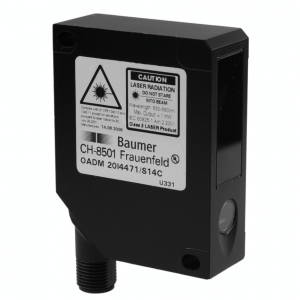

OADM 20I2480/S14C - Distance sensors
Objednací číslo: 11077733, Výrobce: Baumer Electric AG
Dostupnost: 1 ks (zobrazit skladovou dostupnost)
- 100 … 600 mm
- pulsed red laser diode
- analog
- Teach-in: button / external
- connector M12 5 pin, rotatable
- 50 °C
- IP 67
Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.
Poradím vám
Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer
Průmyslové snímače Baumer
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Skladová dostupnost
Podobné produkty
Parametry
Základní parametry
| Měřicí vzdálenost Sd: | 100 - 600 mm |
| Rozměr paprsku: | 2 mm |
| Nastavení: | Teach-in: button / external |
| Teach-in rozsah - min.: | > 10 mm |
| Indikace napájení: | LED green |
| Indikátor znečištění optiky: | LED red |
| Rozlišení: | 15 - 670 µm |
| Chyba linearity: | ± 0.05 - 2 mm |
| Typ paprsku: | Point |
Zdroj světla
| Zdroj světla: | Pulsed red laser diode |
| Vlnová délka: | 650 nm |
| Třída laseru: | 2 |
Elektrické parametry
| Doba odezvy: | < 0.9 ms |
| Rozsah napájecího napětí +Vs: | 12 - 28 VDC |
| Maximální spotřeba proudu (bez zátěže): | 100 mA |
| Výstupní obvod: | Analog |
| Výstupní signál: | 4 ... 20 mA |
| Odpor zátěže (analog I): | < (+Vs - 6 V) / 0,02 A |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes, Vs to GND |
Mechanické parametry
| Šířka | průměr: | 20.6 mm |
| Výška | Délka: | 65 mm |
| Hloubka: | 50 mm |
| Design: | Rectangular |
| Materiál pouzdra: | Die-cast zinc |
| Materiál krycího skla: | Glass |
| Způsoby připojení: | Connector M12 5 pin, rotatable |
Okolní podmínky
| Třída krytí: | IP 67 |
| Pracovní teplota: | 0 - +50 °C |
Nákresy
Výkresy
- 1079-OADM20_Stecker_Teach.png (png, 2021-01-14 10:23:21)
Diagram připojení
- Zchn-5981.png (png, 2021-01-14 10:12:44)
Varování
- Laserwarnung_2.png (png, 2020-11-05 14:39:29)
Ke stažení
Datový list
- Data sheet – OADM 20I2480/S14C (ZH, pdf, 2022-11-10 00:26:05)
- Data sheet – OADM 20I2480/S14C (DE, pdf, 2022-11-10 00:25:29)
- Data sheet – OADM 20I2480/S14C (EN, pdf, 2022-11-10 00:25:14)
Rychlý start
- Quickstart – OADM 20I2480/S14C (DE/EN/FR, pdf, 2023-01-11 12:05:40)
Manuál
- Operating instruction – OADM20x24 (pdf, 2021-04-12 15:34:09)
Certifikáty/ osvědčení
- DoC / CoC - Oxxx_20 (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2022-09-16 10:21:18)
CAD
- OADM 20I2480/S14C / IGES (zip, 2021-01-14 17:54:52)
- OADM 20I2480/S14C / STEP (zip, 2021-01-14 17:54:52)
- OADM 20I2480/S14C / PARASOLIDS (zip, 2021-01-14 17:54:53)
- ePlan macro - 11077733 (edz, 2021-06-25 15:14:22)
