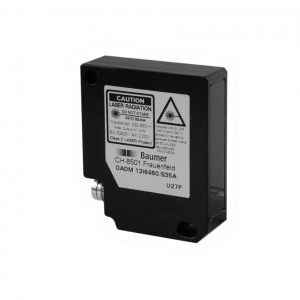

OADM 13I6475/S35A - Distance sensors - miniature

OADM 13I6475/S35A - Distance sensors - miniature
  • 50 … 350 mm
  • pulsní červená laserová dioda
  • analogový
  • Teach-in: tlačítko / externí
  • Konektor M8 4 pinový
  • 50 °C
  • IP 67
Objednací číslo: 10155373
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 50 - 350 mm
Rozměr paprsku: 1 mm
Nastavení: Teach-in: button / external
Teach-in rozsah - min.: > 5 mm
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 10 - 400 µm
Chyba linearity: ± 0.05 - 1.2 mm
Typ paprsku: Point
Potlačení rušení: < 30 ms
Teplotní drift: < 0,04 % Sde/K

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 650 nm
Třída laseru: 2

Elektrické parametry

Doba odezvy: < 0.9 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 100 mA
Výstupní obvod: Analog
Výstupní signál: 4 ... 20 mA
Odpor zátěže: < (+Vs - 6 V) / 0,02 A
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 13.4 mm
Výška | Délka: 48.2 mm
Hloubka: 40 mm
Konstrukce: Rectangular
Materiál pouzdra: Aluminum
Materiál krycího skla: Glass
Způsoby připojení: Connector M8 4 pin

Okolní podmínky

Odolnost vůči okolnímu osvětlení: < 20 kLux
Třída krytí: IP 67
Pracovní teplota: 0 - +50 °C
