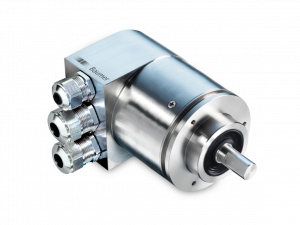

GEMMW

GEMMW
  • Encoder multiturn / bus cover
  • Stainless steel design
  • Optical sensing method
  • Resolution: singleturn 13 bit, multiturn 16 bit
  • Clamping or synchro flange
  • CANopen®, Profibus-DP
  • Material: stainless steel 1.4305
  • Maximum resistant against magnetic fields
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA (24 VDC)
Čas inicializace: 250 ms after power on
Rozhraní:
  • CANopen®
  • Profibus-DPV0
Funkce: Multiturn
Adresa zařízení: Rotary switch in bus cover (type-specific)
Kroků na otáčku: ≤8192 / 13 bit
Počet otáček: ≤65536 / 16 bit
Absolutní přesnost: ±0.025 °
Typ snímání: Optical
Typ kódu: Binary
Průběh kódu: CW/CCW programmable
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Programovatelné parametry:
  • Steps per revolution
  • Number of revolutions
  • Preset
  • Scaling
  • Rotating direction
Testovací funkce:
  • Position or parameter error
  • Multiturn sensing
Schválení: UL approval / E63076

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele:
  • ø10 mm solid shaft (clamping flange)
  • ø6 mm solid shaft (synchro flange)
Příruba: Clamping or synchro flange
Ochrana EN 60529: IP 67
Provozní rychlost:
  • ≤10000 rpm (mechanical)
  • ≤6000 rpm (electric)
Angular acceleration:
  • ≤2500 rad/s² (UB = 0 VDC)
  • ≤500000 rad/s² (UB = 10...30 VDC)
Rozběhový točivý moment: ≤0.03 Nm (+25 °C, IP 67)
Moment setrvačnosti rotoru: 20 gcm²
Přípustné zatížení hřídele:
  • ≤20 N axial
  • ≤40 N radial
Materiál:
  • Housing: stainless steel 1.4305
  • Flange: stainless steel 1.4305
  • Bus cover: stainless steel 1.4305
Pracovní teplota:
  • -25...+85 °C
  • -40...+85 °C (optional)
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 16-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Přibližná hmotnost: 900 g
Připojení: Bus cover
