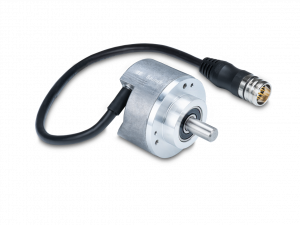

EN580E.ML-SC10.GE11G.13120.H

EN580E.ML-SC10.GE11G.13120.H
  • Absolute encoder multiturn
  • Optical sensing method
  • Resolution: singleturn 13 bit, multiturn 12 bit
  • Clamping flange
  • Maximum resistant against magnetic fields
  • High connection flexibility thanks to flylead connector
    M23
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 8...30 VDC
Ochrana proti přepólování: Yes
Odolnost proti zkratu: Yes
Spotřeba: ≤80 mA (24 VDC)
Rozhraní: SSI
Funkce: Multiturn
Kroků na otáčku: 8192 / 13 bit
Počet otáček: 4096 / 12 bit
Absolutní přesnost: ±0.03 °
Typ snímání: Optical
Typ kódu: Gray
Průběh kódu: CW: ascending values with clockwise sense of rotation; looking at flange
Vstupní signály:
  • SSI clock
  • Zero setting input
  • Counting direction
Výstupní signál | rozhraní: SSI data: Linedriver RS422
Výstupní signál: SSI data
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Schválení: UL-Listing: E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø10 x 20 mm, solid shaft with flat
Příruba: Clamping flange
Ochrana EN 60529:
  • IP 54 (flange side)
  • IP 65 (housing side)
Provozní rychlost: ≤6000 rpm (+25 °C)
Rozběhový točivý moment: ≤0.02 Nm
Přípustné zatížení hřídele:
  • ≤40 N axial
  • ≤80 N radial
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota: -25...+85 °C (see general information)
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration ±4 mm - 10-61 Hz, 30 g - 61-2000 Hz
  • EN 60068-2-27
  • Shock 100 g, 6 ms
Přibližná hmotnost: 400 g
Připojení: Flylead connector M23, 12-pin, tangential, length 300 mm
