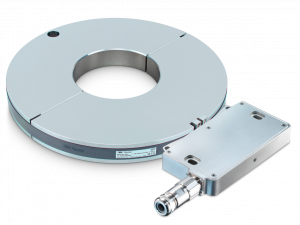

MIR 350A
- Encoder without bearings - incremental with magnetic sensing
- Split wheel design for easiest mounting on installed shafts
- Very large axial tolerances ±8 mm
- Max. 131072 pulses per revolution
- Status indication via system OK output and LED
- Robust and wearless
- Fully encapsulated electronics IP 67
- Magnetic rotor included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 4.75...30 VDC |
| Spotřeba: | ≤300 mA (24 VDC) |
| Čas inicializace: | ≤ 1000 ms after power on |
| Výstupní signál: | A+, B+, R+, A-, B-, R- |
| Typ snímání: | Magnetic |
| Indikátor stavu: | Color-LED, system OK output |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Elektrické vlastnosti (obdélníkové pulsy)
| Pulzů na otáčku: | 512 - 131072 |
| Fázový posun: | 90 ° ±2° |
| Střída: | 45-55 % |
| Referenční signál: | Zero pulse, width 90° |
| Výstupní frekvence: |
|
| Výstupní signál | rozhraní: |
|
Elektrické vlastnosti (SinCos)
| Počet sinusových cyklů za jednu otáčku: | 512 - 16384 |
| Fázový posun: | 90 ° ±2° |
| Referenční signál: | Zero pulse, width 360° |
| Výstupní frekvence: | ≤500 kHz |
| Výstupní signál | rozhraní: | SinCos 1 Vpp |
Mechanické provedení
| Rozměry (snímací hlavy): | 165 x 25 x 93 mm |
| Vnější průměr magnetického kruhu: | 350 mm |
| Hloubku kola adaptéru: | 40 mm |
| Typ hřídele: | ø90...300 mm (through hollow shaft) |
| Axiální tolerance zatížení: | ±8 mm (belt to head) |
| Radiální tolerance: | 1-3 mm (belt to head) |
| Tolerance průměru hřídele: | -0.4-0 mm |
| Ochrana EN 60529: | IP 67 |
| Provozní rychlost: | ≤2000 rpm |
| Materiál: |
|
| Pracovní teplota: | -40...+85 °C |
| Odolnost: |
|
| Přibližná hmotnost: |
|
| Připojení: | Flange connector M23, 12-pin |
