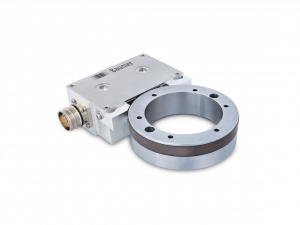

MHGE 100
- Robust and wearless
- High protection through fully encapsulated electronics
- Large tolerances: axial ±3 mm, radial max. 2.2 mm
- Very compact dimensions
- Simple mounting, easy adaptation
- Magnetic rotor included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Elektrické vlastnosti (obdélníkové pulsy)
| Napájecí napětí: | 4.75...30 VDC |
| Spotřeba: | ≤70 mA |
| Pulzů na otáčku: | 64 - 4096 |
| Fázový posun: | 90 ° ±10° |
| Střída: | 40-60 % |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Magnetic |
| Výstupní frekvence: | ≤300 kHz |
| Výstupní signál: | A+, B+, R+, A-, B-, R- |
| Výstupní signál | rozhraní: |
|
Elektrické vlastnosti (SinCos)
| Napájecí napětí: | 5 VDC |
| Spotřeba: | ≤70 mA |
| Počet sinusových cyklů za jednu otáčku: | 64 |
| Fázový posun: | 90 ° ±5° |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Magnetic |
| Výstupní signál: | A+, B+, R+, A-, B-, R- |
| Výstupní signál | rozhraní: | SinCos 1 Vpp |
| Rozdíl SinCos amplitudy: | ≤20 mV |
| Harmonické zkreslení: | -40 dB |
| Napěťová odchylka: | ≤20 mV |
Mechanické provedení
| Hlava snímače: | Standard signal processing |
| Rozměr (příruby): | ø99,9 mm |
| Typ hřídele: | ø16...80 mm (through hollow shaft) |
| Axiální tolerance zatížení: | ±3 mm (wheel/head) |
| Radiální tolerance: | 0.1-2.2 mm (wheel/head) |
| Ochrana EN 60529: | IP 67 |
| Provozní rychlost: | ≤8000 rpm |
| Materiál: |
|
| Pracovní teplota: | -40...+100 °C |
| Odolnost: |
|
| Přesnost magnetického měření: | ±300 ″ |
| Připojení: |
|
