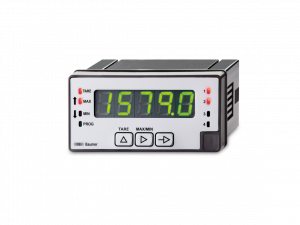

PA418.025AX01

PA418.025AX01
  • For voltage ±10 V or current ±20 mA
  • For thermocouples J,K,T,N,Pt100
  • For weight, pressure, torsion, strain
  • For potentiometer
  • Programmable characteristic curve with 11 control points
  • Three control inputs, programmable
  • Display stabilization filter
  • LED display, 5-digits, 3 colors, programmable
  • Tare, Min, Max functions
  • With 4 relay outputs
  • DIN housing 96 x 48 mm
Objednací číslo: 11041758
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 21...53 VAC
  • 10.5...70 VDC
Jmenovitá frekvence: 50 / 60 Hz
Spotřeba energie: 8 W
Napájení:
  • 5 V ±0.5 V / max. 60 mA
  • 10 V ±0.5 V / max. 60 mA
  • 24 VDC ±5 V / 60 mA
Displej: LED, 7-segment display (with 100 unit stickers for front)
Barva displeje: 3 colors - red, green, amber
Počet číslic: 5-digits + activity indicator
Velikost číslic: 14 mm
Zobrazovací rozsah: -19999...19999 ("OuE" to signal overflow)
Funkce:
  • Digital display of 1 analog measured value
  • With Min/Max memory and tare function
A/D převodník:
  • Principle ∑Δ
  • Resolution 16 bit
  • Measuring rate 20/s
  • Measuring accuracy ±(0.1 % +3-digit)
  • Temp. coeffic. 100 ppm/°C
Analogový vstup: Current, voltage, potentiometer, temperature, strain gauge
Programovatelné parametry:
  • Analog input
  • Measuring range
  • Display intensity
  • Display color
  • Display range can be linearised
  • Decimal point
  • Relay outputs with time delay or hysteresis
Limity: 4
Kontrolní vstup:
  • 3 programmable
  • Optocoupler inputs logic NPN
Vstupy:
  • Current ±20 mA
  • Voltage ±10 V
  • Potentiometer max. ±10 V
  • Strain gauges ±15mV, ±30mV, ±150mV
  • Temperature sensor Pt100
  • Thermocouple J, K, T, N
Ovládací funkce: 15 programmable functionalities
Uchovatelnost dat: >10 years in EEPROM
Analogový výstup: Without
Výstupní relé: 4 normally open contact
Splňující normu DIN EN 61010‑1: ISO 16750-2 (Electrical loads)
Vyzařované rušení dle: EN 61000-6-3
Odolnost proti rušení dle: EN 61000-6-2
Schválení: CE

Mechanické provedení

Pracovní teplota: -10...+60 °C
Skladovací teplota: -25 - +80 °C
Relativní vlhkost: 95 % non-condensing
Připojení: Spring-loaded terminal connector, detachable
Rozdělení vodičů:
  • 1 mm² (Grid 5.08)
  • 2.5 mm² (Grid 7.62)
Ochrana EN 60529: IP 65 (face)
Ovládání / klávesnice: Membrane with softkeys
Typ pouzdra: Built-in housing
Rozměry (Š x V x D):
  • 1/8 DIN
  • 96 x 48 x 96 mm
Montážní rozměr: 92 x 45 mm (+0.3)
Hloubka osazení: 83 mm
Montážní typ: Front panel installation by clip frame
Přibližná hmotnost: 160 g
Materiál: Housing: Polycarbonate, UL 94V-0
