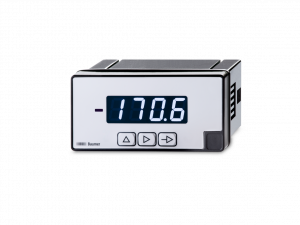

PA406.0F8AX01

PA406.0F8AX01
  • For voltage ±10 V or current ±20 mA
  • For temperature sensors Pt100-3 wires
  • Display range can be linearised
  • LED display, 4-digits, programmable
  • 2 limit presets
  • 1 relay output
  • Analog output 4...20 mA
  • Setpoint generator 4...20 mA
  • DIN housing 96 x 48 mm
Objednací číslo: 11041674
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 20...265 VAC
  • 20...265 VDC
Jmenovitá frekvence: 50 / 60 Hz
Spotřeba energie: 3 W
Napájení: 24 V ±3 V / max. 30 mA
Displej: LED, 7-segment display
Barva displeje: 1 color - white
Počet číslic: 4-digits
Velikost číslic: 14 mm
Zobrazovací rozsah: -1999...9999 ("OuE" to signal overflow)
Obnova zobrazení: 50 ms
Funkce:
  • Digital display of 1 analog measured value
  • Temperature
  • Setpoint generator
A/D převodník:
  • Principle ∑Δ
  • Resolution 16 bit
  • Measuring rate 20/s
  • Measuring accuracy ±(0.1 % +3-digit)
Analogový vstup: Current. voltage. temperature
Programovatelné parametry:
  • Measuring range
  • Relay outputs with time delay or hysteresis
  • 2 presets (limits)
  • Analog output
  • Resolution 0.1 or 1 °C/°F
Limity: 2
Vstupy:
  • Voltage ±10 V
  • Voltage ±200 VDC
  • Current ±20 mA
  • Temperature sensor Pt100
  • Thermocouple J, K, T, N
Měřící rozsah:
  • Thermocouple J: -150 ... +1100 °C
  • Thermocouple K: -150 ... +1200 °C
  • Thermocouple T: -150 ... +400 °C
  • Thermocouple N: -150 ... +1300 °C
  • Pt 100: -200 - +800 °C
Uchovatelnost dat: >10 years in EEPROM
Analogový výstup: 4 - 20 mA
Výstupní relé: Change-over contact, floating
Splňující normu DIN EN 61010‑1: ISO 16750-2 (Electrical loads)
Odolnost proti rušení dle: DIN EN 61326-3-1
Schválení: CE

Mechanické provedení

Pracovní teplota: -10...+60 °C
Připojení: Spring-loaded terminal connector, detachable
Rozdělení vodičů: 1.5 mm²
Ochrana EN 60529: IP 65 (face)
Ovládání / klávesnice: Membrane with softkeys
Typ pouzdra: Built-in housing
Rozměry (Š x V x D):
  • 1/8 DIN
  • 96 x 48 x 96 mm
Montážní rozměr: 92 x 45 mm (+0.3)
Hloubka osazení: 83 mm
Montážní typ: Front panel installation by clip frame
Přibližná hmotnost: 150 g
