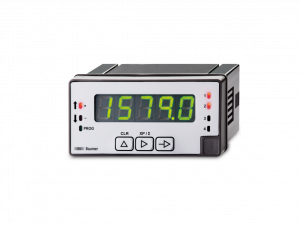

NE1218.004AX01

NE1218.004AX01
  • For universal counting inputs
  • For tachometer and frequency
  • Display range can be linearised
  • Three control inputs, programmable
  • Display stabilization filter
  • LED display, 5-digits, 3 colors, programmable
  • Min, Max functions
  • Without output
  • DIN housing 96 x 48 mm
Objednací číslo: 11041743
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 85...265 VAC
  • 100...300 VDC
Jmenovitá frekvence: 50 / 60 Hz
Spotřeba energie: 8 W
Napájení:
  • 8.2 VDC @ 30 mA
  • 20 VDC (not stabilized) @ 100 mA
Displej: LED, 7-segment display (with 100 unit stickers for front)
Barva displeje: 3 colors - red, green, amber
Počet číslic: 5-digits + activity indicator
Velikost číslic: 14 mm
Zobrazovací rozsah:
  • -99999 - 99999
  • "OvEr" as overflow display
Funkce:
  • Totalizer
  • Hour counter
  • Tachometers
  • Frequence display
Programovatelné parametry:
  • Input signal
  • Measuring range
  • Display intensity
  • Display color
  • Display range can be linearised
  • Decimal point
  • Relay outputs with time delay or hysteresis
Limity: Without
Čítací funkce:
  • Unidirectional 1 input A
  • Unidirectional 1 input A + Stop count input B
  • Differential inputs A - B
  • Bidirectional 1 input A + direction input B (Up/Down)
  • Bidirectional inputs A 90° B
Kontrolní vstup:
  • 3 programmable
  • Optocoupler inputs logic NPN
Vstupy:
  • NPN
  • PNP
  • Namur
  • Voltage 10...300 VAC
  • Encoder 2x90°
  • TTL
Ovládací funkce: 13 programmable functions
Čítací frekvence:
  • Tachometer 0.01 Hz - 8 kHz (with counter)
  • Tachometer 0.01 Hz - 20 kHz (without counter)
  • Pulse counter 9 kHz (with counter)
  • Pulse counter 11 kHz (without counter)
Nastavení rozsahu: 0.0001 - 99999
Režim čítání:
  • Pulse counter: Main counter XP + Totalizer Σ
  • Operating hours counter: Main counter XP + Totalizer Σ
  • Tachometer XP with direction of rotation + Totalizer Σ
  • Frequency counter XP
Měřící rozsah:
  • Main counter from -99999 ... 99999
  • Operating hours counter 999 s 99/100 s - 99999 h
  • Tachometer 0 ... 99999
  • Frequency counter 0 ... 99999
  • Totalizer -99999 ... 999999
  • Programmable decimal point
Uchovatelnost dat: >10 years in EEPROM
Tlačítko reset: Button and electric
Analogový výstup: Without
Výstupní relé: Without
Splňující normu DIN EN 61010‑1: ISO 16750-2 (Electrical loads)
Vyzařované rušení dle: EN 61000-6-3
Odolnost proti rušení dle: EN 61000-6-2
Schválení: CE

Mechanické provedení

Pracovní teplota: -10...+60 °C
Skladovací teplota: -25 - +80 °C
Relativní vlhkost: 95 %
Připojení: Spring-loaded terminal connector, detachable
Rozdělení vodičů:
  • 1 mm² (Grid 5.08)
  • 2.5 mm² (Grid 7.62)
Ochrana EN 60529: IP 65 (face)
Ovládání / klávesnice: Membrane with softkeys
Typ pouzdra: Built-in housing
Rozměry (Š x V x D):
  • 1/8 DIN
  • 96 x 48 x 96 mm
Montážní rozměr: 92 x 45 mm (+0.3)
Hloubka osazení: 83 mm
Montážní typ: Front panel installation by clip frame
Přibližná hmotnost: 160 g
Materiál: Housing: Polycarbonate, UL 94V-0
