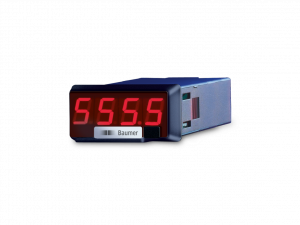

PA200.004AX01

PA200.004AX01
  • Voltage input ±10 V, ±20 VDC, ±200 VDC
  • Voltage input ±100 mVDC for measurements by external current shunt (precision resistor)
  • Current input ±20 mA
  • Display range can be linearised
  • LED display, 4 digits, programmable
  • DIN housing 48 x 24 mm
Objednací číslo: 11041697
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 85...265 VAC
  • 100...300 VDC
Jmenovitá frekvence: 50 / 60 Hz
Spotřeba energie: 1.8 W
Displej: LED, 7-segment display (with 60 unit stickers for front)
Barva displeje: 1 color - red
Počet číslic: 4-digits
Velikost číslic: 10 mm
Zobrazovací rozsah: -1999...9999 ("OuE" to signal overflow)
Obnova zobrazení: 250 ms
Funkce: Digital display of 1 analog measured value
A/D převodník:
  • Principle ∑Δ
  • Resolution 16 bit
  • Measuring rate 20/s
  • Measuring accuracy ±(0.1 % +3-digit)
  • Temp. coeffic. 100 ppm/°C
Analogový vstup: Current or voltage input
Programovatelné parametry:
  • Measuring range
  • Display range can be linearised
  • Decimal point
Limity: Without
Vstupy:
  • Voltage ±10 V
  • Voltage ±20 VDC
  • Voltage ±200 VDC
  • Voltage ±100 mVDC
  • Current ±20 mA
Uchovatelnost dat: >10 years in EEPROM
Analogový výstup: Without
Výstupní relé: Without
Splňující normu DIN EN 61010‑1: ISO 16750-2 (Electrical loads)
Vyzařované rušení dle: EN 61000-6-3
Odolnost proti rušení dle: EN 61000-6-2

Mechanické provedení

Okolní teplota: -10...+60 °C
Skladovací teplota: -20...+70 °C
Relativní vlhkost: 95 % non-condensing
Připojení: Spring-loaded terminal connector, detachable
Rozdělení vodičů:
  • 1 mm² (Grid 2.54)
  • 2.5 mm² (Grid 7.62)
Ochrana EN 60529: IP 65 (face)
Ovládání / klávesnice: 3 softkeys below bezel
Typ pouzdra: Built-in housing
Rozměry (Š x V x D):
  • 1/32 DIN
  • 48 x 24 x 106 mm
Montážní rozměr: 45 x 22.2 mm (+0.3)
Hloubka osazení: 95 mm
Montážní typ: Front panel installation by clip frame
Přibližná hmotnost: 50 g
Materiál: Housing: Polycarbonate, UL 94V-0
