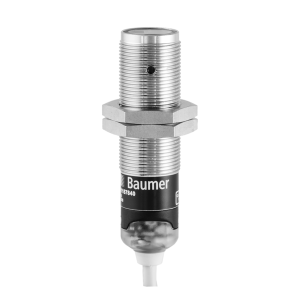

OR18.TL-ZZZP.7BCV - Through beam sensors - standard

emitter
through beam sensor
55 m
pulsed red laser diode
cable 4 pin, 2 m
-10 … 55 °C
IP 67

Objednací číslo: 11157840
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam sensor
Vysílač / přijímač:	Emitter
Zdroj světla:	Pulsed red laser diode
Skutečný rozsah Sb:	55 m
jmenovitý rozsah:	60 m
Indikace napájení:	LED green
Nastavení množství vysílacího výkonu:	No
Třída laseru:	1
Vzdálenost k zaostření paprsku:	Parallel beam
Vlnová délka:	630 nm

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	45 mA
Běžná spotřeba proudu:	35 mA
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	18 mm
Výška \| Délka:	67 mm
Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Brass nickel plated
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-10 - +55 °C
Třída krytí:	IP 67
