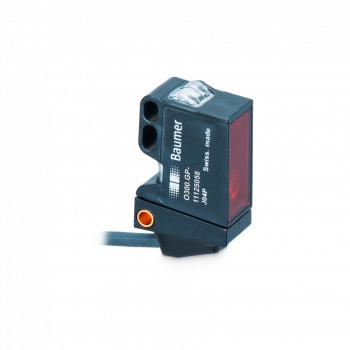

O300.RP-GW1J.72CU/T008 - Malý retro-reflektivní snímač Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

retro-reflective sensor
5 m
pulsed PinPoint LED
push-pull
qTeach open (no lock) / remote
IO-Link
cable 4 pin, 2 m
-25 … 60 °C
IP 67

Objednací číslo: 11243217
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Retro-reflective sensor
Zdroj světla:	Pulsed PinPoint LED
Skutečný rozsah Sb:	5 m
jmenovitý rozsah:	6 m
Polarizační filtr:	Yes
Světelný indikátor:	LED yellow
Indikace napájení:	LED green
Nastavení citlivosti:	Teach-in and IO-Link
Vlnová délka:	630 nm
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 2°

Elektrické parametry

Doba odezvy:	< 0.49 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	35 mA
Běžná spotřeba proudu:	25 mA
Pokles napětí Vd:	<3 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	Push-pull
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.3 mm
Hloubka:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +60 °C
Třída krytí:	IP 67

Nákresy

Výkresy

3325-O300_R_Kabel.png | stáhnout (png, 2025-07-11 19:59:35)

Diagram připojení

Zchn-5753-1.png | stáhnout (png, 2026-02-24 14:27:01)

charakteristika paprsku (obvykle)

Zchn-6182.png | stáhnout (png, 2025-07-11 19:32:16)

Diagramy

Křivka zesílení signálu

C_E_O300-RP_Funktionsreserve_2.svg.png | stáhnout (png, 2025-07-11 19:14:47)
C_E_O300-RP_Funktionsreserve_1.svg.png | stáhnout (png, 2025-07-11 19:14:30)

Ke stažení

Datový list

Data sheet – O300.RP-GW1J.72CU/T008 | stáhnout | zobrazit (ZH, pdf, 2025-10-20 16:26:06)
Data sheet – O300.RP-GW1J.72CU/T008 | stáhnout | zobrazit (DE, pdf, 2025-10-20 16:26:06)
Data sheet – O300.RP-GW1J.72CU/T008 | stáhnout | zobrazit (EN, pdf, 2025-10-20 16:26:06)

Rychlý start

m_o300rpgw1j72cut008.pdf | stáhnout | zobrazit (EN/DE/FR, pdf, 2023-01-04 09:15:56)

Certifikáty/ osvědčení

DoC / CoC - O300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2026-03-26 15:28:33)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

IODD V1.1 (O300x.RP) | stáhnout (zip, 2025-07-11 19:40:18)
Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)

Příslušenství

Obsahuje:Odrazky Periferie Montážní příslušenství

Odrazky

Foto	Produkt (13)
	FTAR 013A000 - Reflector round Ø 15 mm Obj. číslo: 10145963
	FTAR 014A000 - Reflector round Ø 21 mm Obj. číslo: 11006510
	FTAR 019A000 - Reflector round Ø 21 mm Obj. číslo: 11107543
	FTAR 020A000 - Reflector round Ø 25,2 mm Obj. číslo: 10138929
	FTAR 038A000 - Reflector round Ø 46 mm Obj. číslo: 11006499
	FTDF 020F020 - Reflective tape rectangular 20 x 20 mm Obj. číslo: 10128299
	FTDR 010A014 - Reflector rectangular 16,8 x 12,8 mm Obj. číslo: 10123622
	FTDR 015A038 - Reflector rectangular 40 x 18 mm Obj. číslo: 10128191
	FTDR 017A027 - Reflector rectangular 43 x 20,3 mm Obj. číslo: 10145962
	FTDR 029A046 - Reflector rectangular 48 x 32,5 mm Obj. číslo: 10125741
	FTDR 047A048 - Reflector rectangular 75 x 54 mm Obj. číslo: 10145961
	FTDR 051E051 - Ecolab approved reflector Obj. číslo: 11046320
	FTDR 084A084 - Reflector rectangular 84 x 84 mm Obj. číslo: 11101254

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2) / Popis	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376 Output via display (V or mA) or LED (PNP/NPN) Teach-in of sensors with integrated Teach- button Connection for plug in power supply (available as accessory)	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377 LED (red/green) for digital PNP/NPN signals Teach-in of sensors with integrated Teach- button Connection for plug in power supply (available as accessory)	Periferie	na dotaz

Montážní příslušenství

Foto	Produkt (12)
	Mounting base Obj. číslo: 11707702
	Mounting bracket O300 - Retrofit for sensors series 20 - Mounting bracket O300 - Retrofit for sensors series 20 Obj. číslo: 11124807
	Mounting bracket O300/U300 (L design) - Mounting bracket O300/U300 (L design) Obj. číslo: 11102423
	Mounting plate series 300 and ø12 mm Obj. číslo: 11707701
	Mounting rod 200 mm Obj. číslo: 11707688
	Mounting rod 250 mm Obj. číslo: 11707697
	Mounting rod 300 mm Obj. číslo: 11707687
	Mounting rod with mounting plate holder 200 mm Obj. číslo: 11707685
	Mounting rod with mounting plate holder 250 mm Obj. číslo: 11707698
	Mounting rod with mounting plate holder 300 mm Obj. číslo: 11707686
	Sensofix O300/U300 - Sensofix O300/U300 Obj. číslo: 11104963
	Two-way connector Obj. číslo: 11707703
