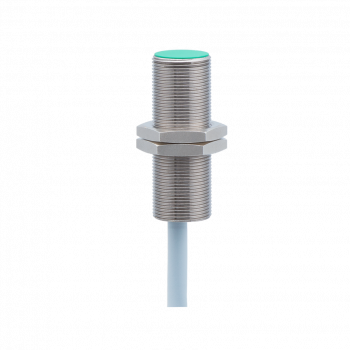

IR18V.P08S-F50.PO1Z.9BCU/E011 - Induktivní přibližovací snímač Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

8 mm
PNP (NO)
Kabel, 2 m
-40 … 85 °C
Třída ochrany IP68/IP69K

Objednací číslo: 11197222
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Flush
Speciální typ:	Vehicle
Nominální snímací vzdálenost Sn:	8 mm
Hystereze:	3 - 10 % of Sr
Výstupní indikátor:	LED red
Schválení \| Osvědčení:	EN 60947-5-2:2007, Sec 8.6 EN 13309:2010 ¹⁾ ³⁾ EN ISO 14982:2009 ¹⁾ ²⁾ ISO 13766:2006 ¹⁾

Elektrické parametry

Spínací frekvence:	800 Hz
Rozsah napájecího napětí +Vs:	7 - 48 VDC
Maximální spotřeba proudu (bez zátěže):	10 mA
Výstupní obvod:	PNP make function (NO)
Pokles napětí Vd:	<2 VDC
Výstupní proud:	200 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes
Elektromagnetická odolnost (doprava):	ISO 11452-4: 200mA ISO 11452-2: 100V/m Based on UN / ECE R10 Rev 5 ch. 6.8 (no ECE type approval available)
Emise:	EN 55011 Based on UN / ECE R10 Rev 5 ch. 6.5, 6.6 (no ECE type approval available)
Indukované rušení:	ISO 7637-2, ISO 16750-2, details see section "Test pulses"

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál aktivní části:	PBT
Materiál pouzdra:	Brass nickel plated
Rozměry:	18 mm
Délka pouzdra:	50 mm
Způsoby připojení:	Cable, L=2 m
utahovací moment max.:	40 Nm (A: 28 Nm, B: 28 Nm)

Okolní podmínky

Pracovní teplota:	-40 - +85 °C
Třída krytí:	IP 68 (sensing face/sensor) IP 68 (1.5 m, 24 h) IP 69K (sensing face)

Nákresy

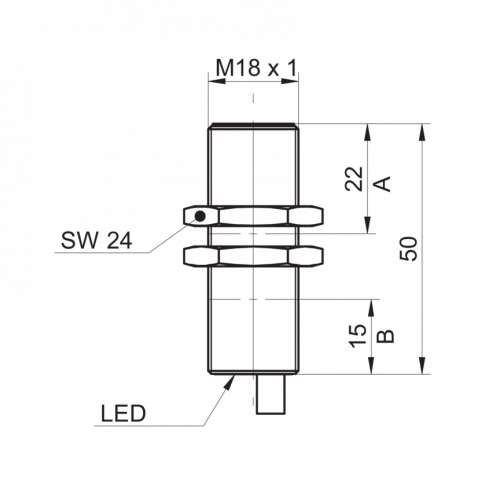

Výkresy

4230-IR18V.Pxxx-F50.xxxx.9BCU.png | stáhnout (png, 2025-07-12 01:06:29)

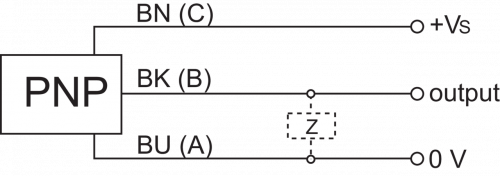

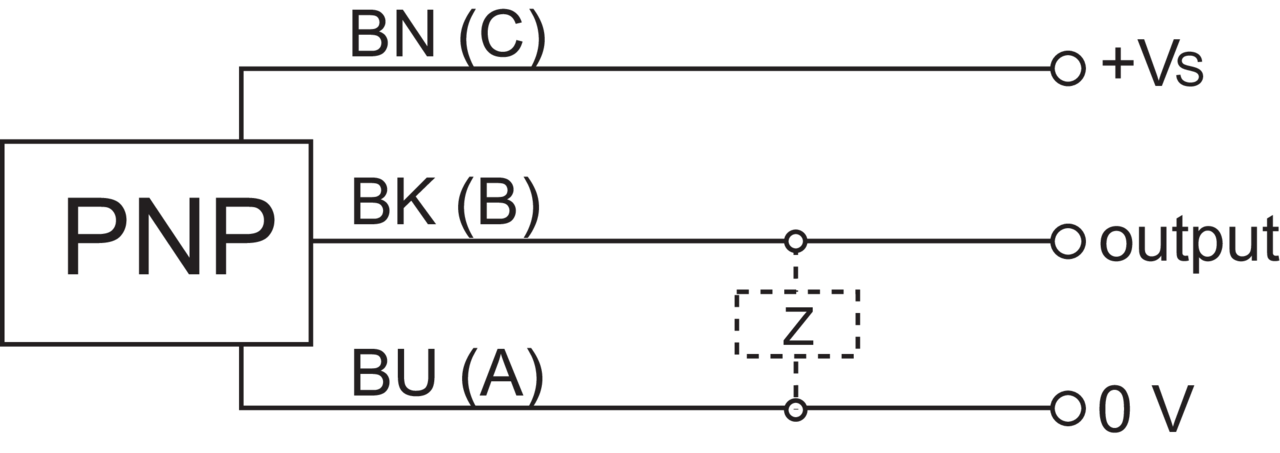

Diagram připojení

Zchn-0437-C10.png | stáhnout (png, 2025-07-12 01:04:35)

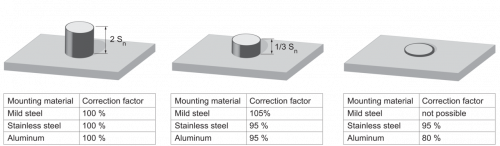

Korekční faktory pro různé montážní situace

E-Zchn-6431.png | stáhnout (png, 2025-07-12 01:23:32)

Montážní instrukce

Zchn-6260.png | stáhnout (png, 2026-03-10 10:09:32)

Diagramy

Testovací pulz

testpulse_en.png | stáhnout (png, 2025-07-12 04:55:25)

Ke stažení

Datový list

Data sheet – IR18V.P08S-F50.PO1Z.9BCU/E011 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:31:38)
Data sheet – IR18V.P08S-F50.PO1Z.9BCU/E011 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:38)
Data sheet – IR18V.P08S-F50.PO1Z.9BCU/E011 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:38)

Rychlý start

Quickstart – IR18V.P08S-F50.PO1Z.9BCU/E011 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:28)

Certifikáty/ osvědčení

DoC / CoC - IR18V | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:31:35)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
