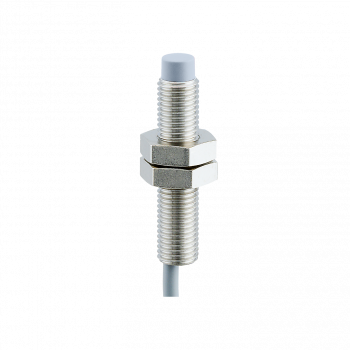

IR08.P04S-N40.NO1Z.7SCV - Inductive proximity sensor Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Cylindrical standard housing for versatile use
Non-flush design for an increased sensing distance
Lowest serial dispersion due to end-of-line calibration
Robust even in demanding environments
Temperature and long-term stable switching behavior

Objednací číslo: 11725015
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Non-flush
Nominální snímací vzdálenost Sn:	4 mm
Zajištěná snímací vzdálenost Sa:	≤ 81 % of Sn
Reálná snímací vzdálenost Sr:	± 10 % von Sn
Teplotní drift:	± 10 % of Sr
Hystereze:	3 - 20 % of Sr
Výstupní indikátor:	LED red
Korekční faktor:	Mild steel 100 %, stainless steel 70 %, aluminum 50 %, copper 45 %
Referenční objekt:	Fe360 12 x 12 x 1 mm

Elektrické parametry

Spínací frekvence:	5 kHz 0
Rozsah napájecího napětí +Vs:	6 - 36 VDC
Maximální spotřeba proudu (bez zátěže):	12 mA
Výstupní obvod:	NPN make function (NO)
Pokles napětí Vd:	<2 VDC
Výstupní proud:	200 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál aktivní části:	PBT
Materiál pouzdra:	Stainless steel (V2A)
Rozměry:	8 mm
Délka pouzdra:	40 mm
Způsoby připojení:	Cable, L=2 m
utahovací moment max.:	7 Nm

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Skladovací teplota:	-25 - +75 °C
Třída krytí:	IP 67
Odolnost vibracím:	IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis
Odolnost vůči zkratu:	IEC 60068-2-27:2009 100 g / 6 ms, 10 jolts per axis and direction

Bezpečnost

MTTF:	1073 years
Diagnostikované krytí (DC):	0 %

Kabel

Délka kabelu:	200 cm
Stíněný:	No
Vnější plášť: Materiál:	PVC
Průměr kabelu:	3.0 mm
Průřez vodičů:	0.14 mm²
Izolace: Materiál:	PVC
Ohýbací rádius (pevná instalace):	3 × outer diameter
Ohýbací rádius (pohyblivá instalace):	10 × outer diameter

Nákresy

Výkresy

3724-IR08.xxxx-N40.xxxx.7SCV.png | stáhnout (png, 2025-07-11 20:15:49)

Diagram připojení

Zchn-0437-B.png | stáhnout (png, 2025-07-11 17:33:49)

Ke stažení

Datový list

Data sheet – IR08.P04S-N40.NO1Z.7SCV | stáhnout | zobrazit (ZH, pdf, 2025-04-11 10:43:08)
Data sheet – IR08.P04S-N40.NO1Z.7SCV | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:16)
Data sheet – IR08.P04S-N40.NO1Z.7SCV | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:16)

Certifikáty/ osvědčení

DoC / CoC - IR06, IR08 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-12-22 16:12:04)
MTTF_11725015 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:10:26)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
