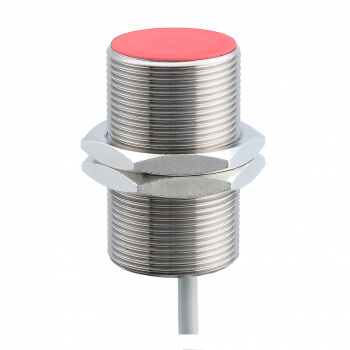

IGYX 30P17B3/L - Inductive proximity switch
- 15 mm
- 12 mm
- PNP make function (NO)
- cable, 2 m
- -25 … 75 °C
- IP 67
Objednací číslo: 11081013
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Flush |
| Nominální snímací vzdálenost Sn: | 15 mm |
| Zajištěná snímací vzdálenost Sa: | 12 mm |
| Teplotní drift: | ± 10 % of Sr (0 ... +60 °C) |
| Hystereze: | 3 - 20 % of Sr |
| Výstupní indikátor: | LED red |
Elektrické parametry
| Spínací frekvence: | 400 Hz |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 15 mA |
| Výstupní obvod: | PNP make function (NO) |
| Pokles napětí Vd: | <2.5 VDC |
| Výstupní proud: | 200 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál aktivní části: | PBT, red |
| Materiál pouzdra: | Brass nickel plated |
| Rozměry: | 30 mm |
| Délka pouzdra: | 50 mm |
| Způsoby připojení: | Cable, L=2 m |
| utahovací moment max.: | 60 Nm |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 2865-IGYX_30xx7B3_L.png | stáhnout (png, 2025-07-11 19:56:12)
Diagram připojení
- Zchn-0437-C.png | stáhnout (png, 2025-07-11 17:34:07)
