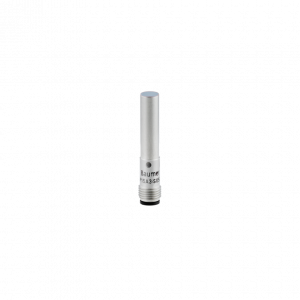

IFRM 04P37A3/S05L - Inductive proximity switch - subminiature
- 1,6 mm
- PNP break function (NC)
- connector M5
- -25 … 75 °C
- IP 67
Objednací číslo: 11082436
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Flush |
| Nominální snímací vzdálenost Sn: | 1.6 mm |
| Hystereze: | 2 - 20 % of Sr |
| Výstupní indikátor: | 2 port LED red |
Elektrické parametry
| Spínací frekvence: | 3 kHz |
| Rozsah napájecího napětí +Vs: | 6 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 12 mA |
| Výstupní obvod: | PNP break function (NC) |
| Pokles napětí Vd: | <2 VDC |
| Výstupní proud: | 200 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical smooth |
| Materiál aktivní části: | LCP |
| Materiál pouzdra: | Stainless steel |
| Rozměry: | 4 mm |
| Délka pouzdra: | 24 mm |
| Způsoby připojení: | Connector M5 |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 0977-IFRM_04xxxA3_S05L.png | stáhnout (png, 2025-07-11 19:38:24)
Diagram připojení
- Zchn-0437-Y.png | stáhnout (png, 2025-07-11 17:35:55)
Ke stažení
Datový list
Certifikáty/ osvědčení
CAD
- ePlan macro - 11082436 | stáhnout (edz, 2023-09-20 09:47:42)
Příslušenství
Periferie
Další podobné produkty naleznete v kategorii: Periferie
| Foto | Produkt (2) | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | ZTEST-ALL.ANALOG - Test unit for sensors analog & digital | Periferie | na dotaz |
 | ZTEST-ALL.DIGITAL - Test unit for sensors digital | Periferie | na dotaz |
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Montážní příslušenství
| Foto | Produkt (1) / Popis | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | 10119345 - Clamping nut for sensors Ø 4 mm
| Montážní příslušenství | na dotaz |
Konektory a propojovací konektory
Další podobné produkty naleznete v kategorii: Kabely a konektory
| Foto | Produkt (5) / Popis | Délka kabelu | Skladová dostupnost |
|---|---|---|---|
 | ESG 05SP0200 - Connector M5, 3 pin, straight, 2 m
| > 15 ks | |
 | ESG 05SP0500 - Connector M5, 3 pin, straight, 5 m
| 12 ks | |
 | ESG 05SP1000 - Connector M5, 3 pin, straight, 10 m
| na dotaz | |
 | ESW 05SP0200 - Connector M5, 3 pin, angular, 2 m
| 6 ks | |
 | ESW 05SP0500 - Connector M5, 3 pin, angular, 5 m
| 2 ks |
