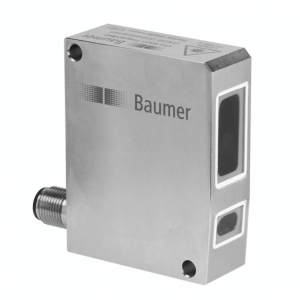

OADR 20I6475/S14F - Distance sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

50 … 300 mm
pulsed red laser diode
analog
external
connector M12 8 pin
50 °C
IP 69K & proTect+

Objednací číslo: 11017788
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd:	50 - 300 mm
Speciální typ:	Washdown design
Rozměr paprsku:	2 mm
Nastavení:	External
Teach-in rozsah - min.:	> 5 mm
Indikace napájení:	LED green
Indikátor znečištění optiky:	LED red
Rozlišení:	10 - 330 µm
Chyba linearity:	± 0.03 - 1 mm
Typ paprsku:	Point
Teplotní drift:	< 0,03 % Sde/K
Schválení \| Osvědčení:	Ecolab

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	650 nm
Třída laseru:	2

Elektrické parametry

Doba odezvy:	< 0.9 ms
Rozsah napájecího napětí +Vs:	12 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	100 mA
Výstupní obvod:	Analog
Výstupní signál:	4 ... 20 mA / 0 ... 10 VDC
Odpor zátěže (analog I):	< (+Vs - 6 V) / 0,02 A
Odpor zátěže (analog U):	> 100 kOhm
Výstupní proud:	100 mA
Alarmový výstup:	PNP
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Šířka \| průměr:	20.3 mm
Výška \| Délka:	65 mm
Hloubka:	51 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Stainless steel 1.4404 (V4A)
Materiál krycího skla:	PMMA
Způsoby připojení:	Connector M12 8 pin

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 8 kLux
Třída krytí:	IP 69K & proTect+
Pracovní teplota:	0 - +50 °C

Nákresy

Výkresy

2890-OADR_20_IP69K_WD.png | stáhnout (png, 2025-07-11 19:57:28)

Diagram připojení

Zchn-3394.png | stáhnout (png, 2025-07-11 17:24:18)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Diagramy

Rozlišení

C_1304_E_OADM 20I6x72_S14F_A.svg.png | stáhnout (png, 2025-07-11 18:30:09)

Ke stažení

Datový list

Data sheet – OADR 20I6475/S14F | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:37:25)
Data sheet – OADR 20I6475/S14F | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:25)
Data sheet – OADR 20I6475/S14F | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:25)

Rychlý start

Quickstart – OADR 20I6475/S14F | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:39)

Manuál

Operating instruction – OADR20 | stáhnout | zobrazit (pdf, 2025-04-11 11:22:37)

Certifikáty/ osvědčení

DoC / CoC - Oxxx_20 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OADR 20I6475/S14F / IGES | stáhnout (zip, 2025-04-28 18:49:47)
OADR 20I6475/S14F / STEP | stáhnout (zip, 2025-07-11 18:17:58)
OADR 20I6475/S14F / PARASOLIDS | stáhnout (zip, 2025-04-28 18:49:48)
ePlan macro - 11017788 | stáhnout (edz, 2023-09-20 09:48:04)
