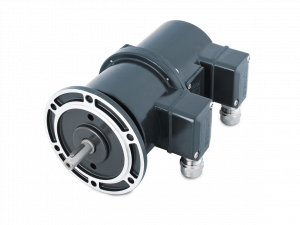

TDP 0,2 + OG 9, TDPZ 0,2 + OG 9

TDP 0,2 + OG 9, TDPZ 0,2 + OG 9
  • Logic level HTL or TTL
  • Low response time
  • Open circuit voltage 10...150 mV per rpm
  • Redundant tachogenerator output (TDPZ)
  • EURO flange B10 or housing foot B3
  • High signal quality due to patented LongLife technology
  • Recognition of sense of rotation possible via control
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti (enkodér)

Napájecí napětí:
  • 9...30 VDC
  • 5 VDC ±5 %
  • 9...26 VDC
Spotřeba: ≤100 mA
Pulzů na otáčku: 25 - 5000
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Výstupní frekvence: ≤120 kHz (≤300 kHz on request)
Výstupní signál: K1, K2, K0 + inverted
Výstupní signál | rozhraní:
  • HTL-P (power linedriver)
  • TTL/RS422
Typ snímání: Optical

Elektrické vlastnosti (tachogenerátor)

Reverzní tolerance: ≤0.1 %
Tolerance linearity: ≤0.15 %
Teplotní koeficient: ± 0.05 %/K (open-circuit)
Třída izolace: B
Kalibrační tolerance: ±1 %
Určeno pro prostředí: Humid heat, constant (IEC 60068-2-3, Ca)
Výkon:
  • TDP: 12 W (speed ≥3000 rpm)
  • TDPZ: 2x 3 W (speed ≥3000 rpm)
Časová konstanta okruhu: <75 40 µs (TDPZ)
Potenciál:
  • TDP: 10...150 mV per rpm
  • TDPZ: 20...100 mV per rpm

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Přípustné zatížení hřídele:
  • ≤60 N axial
  • ≤80 N radial
Příruba:
  • EURO flange B10
  • Housing foot B3
Ochrana EN 60529: IP 55
Provozní rychlost: ≤10000 rpm
Točivý moment: 1.5 Ncm
Moment setrvačnosti rotoru:
  • 1.4 kgcm² (TDP)
  • 1.5 kgcm² (TDPZ)
Materiál:
  • Housing: aluminium die-cast
  • Shaft: stainless steel
Pracovní teplota:
  • -30...+100 °C
  • -25...+100 °C (>3072 pulses)
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 6 ms
Připojení: 2x terminal box
Přibližná hmotnost:
  • 3.3 kg (TDP)
  • 3.5 kg (TDPZ)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE
