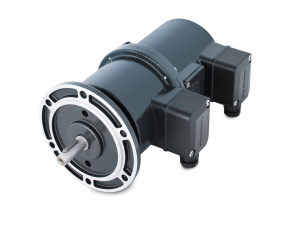

TDP 0,2 + FSL, TDPZ 0,2 + FSL

TDP 0,2 + FSL, TDPZ 0,2 + FSL
Výrobce: Baumer Electric AG
  • Low response time
  • Open circuit voltage 10...150 mV per rpm
  • EURO flange B10 or housing foot B3
  • Redundant tachogenerator output (TDPZ)
  • High signal quality due to patented LongLife technology
  • Recognition of sense of rotation possible via control
  • Mechanical speed monitoring based on centrifugal force
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista
Průmyslové enkodéry Baumer

+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Elektrické vlastnosti (odstředivý spínač)

Spínací přesnost:
  • ± 4 % (Δn = 2 rpm/s);
  • 20 % (Δn = 1500 rpm/s)
Spínací odchylka: ≤3 % (cw-ccw rotation)
Spínací hystereze: 40 % of switching speed
Spínací výstup: 1 output, speed control
Výstupní spínací napětí:
  • ≤6 A / 230 VAC; ≤1 A / 125 VDC
  • (EAC: <50 VAC / 75 VDC)
Minimální spínací proud: 50 mA

Elektrické vlastnosti (tachogenerátor)

Reverzní tolerance: ≤0.1 %
Tolerance linearity: ≤0.15 %
Teplotní koeficient: ± 0.05 %/K (open-circuit)
Třída izolace: B
Kalibrační tolerance: ±1 %
Určeno pro prostředí: Humid heat, constant (IEC 60068-2-3, Ca)
Výkon:
  • TDP: 12 W (speed ≥3000 rpm)
  • TDPZ: 2x 3 W (speed ≥3000 rpm)
Časová konstanta okruhu:
  • <75 µs (TDP)
  • <40 µs (TDPZ)
Potenciál:
  • TDP: 10...150 mV per rpm
  • TDPZ: 20...100 mV per rpm

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Přípustné zatížení hřídele:
  • ≤60 N axial
  • ≤80 N radial
Příruba:
  • EURO flange B10
  • Housing foot B3
Ochrana EN 60529: IP 55
Rychlost spínání: ≤1.25 · ns
Rozsah spínací rychlosti(ns): 850...4500 rpm (Δn = 2 rpm/s)
Točivý moment: 1.5 Ncm
Moment setrvačnosti rotoru:
  • 1.4 kgcm² (TDP)
  • 1.5 kgcm² (TDPZ)
Materiál:
  • Housing: aluminium die-cast
  • Shaft: stainless steel
Pracovní teplota: -30...+130 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 5 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 150 g, 1 ms
Připojení: 2x terminal box
Přibližná hmotnost:
  • 3.1 kg (TDP)
  • 3.5 kg (TDPZ)
Schválení: CE
