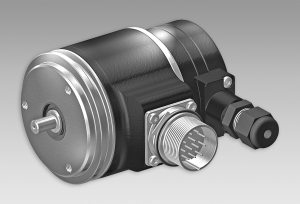

OG 60 + GT 5
- Robust aluminium housing
- Flange connector with metal mating connector
- Synchro flange, solid shaft ø6 mm
- Open circuit voltage 7...10 mV per rpm
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: | CE |
Elektrické vlastnosti (enkodér)
| Napájecí napětí: |
|
| Spotřeba: | ≤100 mA |
| Pulzů na otáčku: | 10 - 10000 |
| Fázový posun: | 90 ° ±8° |
| Střída: | 46-54 % |
| Referenční signál: | Zero pulse, width 90° |
| Výstupní frekvence: | ≤250 kHz |
| Výstupní signál: | K1, K2, K0 + inverted |
| Výstupní signál | rozhraní: |
|
Elektrické vlastnosti (tachogenerátor)
| Reverzní tolerance: | ≤0.1 % |
| Tolerance linearity: | ≤0.15 % |
| Teplotní koeficient: | ± 0.005 %/K (open-circuit) |
| Třída izolace: | B |
| Kalibrační tolerance: | ±5 % |
| Určeno pro prostředí: | Humid heat, constant (IEC 60068-2-3, Ca) |
| Výkon: | 0.075 W (speed ≥5000 rpm) |
| Časová konstanta okruhu: | <4.5 µs |
| Potenciál: | 7...10 mV per rpm |
Mechanické provedení
| Rozměr (příruby): | ø58 mm |
| Typ hřídele: | ø6 mm solid shaft |
| Přípustné zatížení hřídele: |
|
| Příruba: | Synchro flange |
| Ochrana EN 60529: | IP 54 |
| Provozní rychlost: | ≤12000 rpm |
| Velikost provozního točivého momentu.: | 1 Ncm |
| Moment setrvačnosti rotoru: | 22 gcm² |
| Materiál: |
|
| Pracovní teplota: | -30...+85 °C |
| Odolnost: |
|
| Připojení: |
|
| Přibližná hmotnost: | 350 g |
Ke stažení
Datový list
Prohlášení o shodě
Příslušenství
Konektory a kabely
Další podobné produkty naleznete v kategorii: Kabely bez konektorů
| Foto | Produkt (1) / Popis | Skladová dostupnost |
|---|---|---|
 | Sensor cable for encoders HEK 8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors. | na dotaz |
