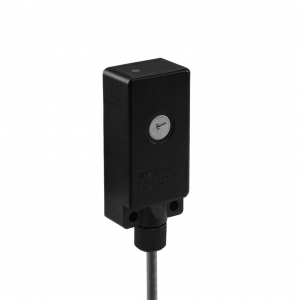

USDK 30D9003 - Ultrazvukový snímač vysílač/příjmač Baumer
- emitter
- 0… 700 mm
- cable, 2 m
- 60 °C
- IP 67
Objednací číslo: 10243462
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Vysílač / přijímač: | Emitter |
| Meřicí rozsah: | 0 - 700 mm |
| Maximální vzdálenost rozsahu Sde: | 0 - 700 mm |
| Frekvence zvuku: | 220 kHz |
| Pomůcka pro zaměření: | Target indication flashing |
| Indikace napájení: | LED yellow |
Elektrické parametry
| Rozsah napájecího napětí +Vs: | 12 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 22 mA |
| Zbytkové zvlnění: | < 10 % Vs |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Polyester / die-cast zinc |
| Šířka | průměr: | 30 mm |
| Výška | Délka: | 65 mm |
| Hloubka: | 18.5 mm |
| Způsoby připojení: | Cable, L=2 m |
Okolní podmínky
| Pracovní teplota: | 0 - +60 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 0221-USDK_30D9003.png | stáhnout (png, 2025-07-11 19:19:27)
Diagram připojení
- Zchn-4001.png | stáhnout (png, 2025-07-11 17:28:23)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
Příslušenství
Vhodný přijímač
