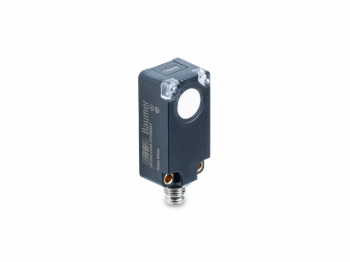

UF200.TB0-ZZZX.72N

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Most reliable object detection through barrier principle
Acquisition of two independent limit values
Detection of double sheets
High performance in compact housing
Metal connector

Objednací číslo: 11708347
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Vysílač / přijímač:	Emitter
Meřicí rozsah:	0 - 2000 mm
Frekvence zvuku:	220 kHz
Indikace napájení:	LED green

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 30 VDC
Běžná spotřeba proudu:	12 mA
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Šířka \| průměr:	20.5 mm
Výška \| Délka:	41 mm
Hloubka:	15 mm
Způsoby připojení:	Connector M8 4 pin

Okolní podmínky

Pracovní teplota:	-25 - +65 °C
Skladovací teplota:	-25 - +75 °C
Třída krytí:	IP 67

Nákresy

Výkresy

UF200.xxx-xxxx.72N.png | stáhnout (png, 2025-07-12 05:48:10)

Diagram připojení

E-Zchn-0289-E-8.png | stáhnout (png, 2025-07-11 17:30:59)

Přiřazení pinů

M8-4Pol-männlich-A.png | stáhnout (png, 2025-07-12 05:55:28)

Ke stažení

Datový list

Data sheet – UF200.TB0-ZZZX.72N | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:41:25)
Data sheet – UF200.TB0-ZZZX.72N | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:41:25)
Data sheet – UF200.TB0-ZZZX.72N | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:25)

Rychlý start

Quickstart - UF200 | stáhnout | zobrazit (EN/DE/FR/IT/ES/ZH, pdf, 2025-04-11 11:41:20)

Příručka k softwaru

Operating instruction – IO-Link | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:33)

Certifikáty/ osvědčení

DoC / CoC - UF200 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:41:20)

Příslušenství

Obsahuje:Vhodný přijímač Montážní příslušenství Kabely s volným koncem LED-Kabely s volným koncem Kabely

Vhodný přijímač

Další podobné produkty naleznete v kategorii: Ultrazvukové snímače

Foto	Produkt (2)	Výstup/Rozhraní	Typ připojení	Skladová dostupnost
	UF200.EB0-GP2J.72CV Obj. číslo: 11708350	Push-pull IO-Link	Kabel	na dotaz
	UF200.EB0-GP2J.72N Obj. číslo: 11708349	Push-pull IO-Link	Konektor	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (10) / Popis	Produktová skupina	Skladová dostupnost
10150326 - Sensofix series 10 / series 20 Obj. číslo: 10150326 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	na dotaz
Mounting base Obj. číslo: 11707702 Material: Plastic (PA) Part of an assembly	Montážní příslušenství	1 ks
Mounting plate series UF200 and UF300 Obj. číslo: 11727892 Material: Steel Part of an assembly	Montážní příslušenství	na dotaz
Mounting rod 200 mm Obj. číslo: 11707688 Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod 250 mm Obj. číslo: 11707697 Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	2 ks
Mounting rod 300 mm Obj. číslo: 11707687 Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	3 ks
Mounting rod with mounting plate holder 200 mm Obj. číslo: 11707685 Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 250 mm Obj. číslo: 11707698 Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 300 mm Obj. číslo: 11707686 Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	1 ks
Two-way connector Obj. číslo: 11707703 Material: Plastic (PA) Part of an assembly	Montážní příslušenství	5 ks

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (22) / Popis	Délka kabelu	Skladová dostupnost
CAM8.A4-11232537 Obj. číslo: 11232537 M8, female, A-coded; 4-poles; PUR, 100 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	1 m	na dotaz
CAM8.A4-11232538 Obj. číslo: 11232538 M8, female, A-coded; 4-poles; PUR, 200 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	2 m	2 ks
CAM8.A4-11232539 Obj. číslo: 11232539 M8, female, A-coded; 4-poles; PUR, 300 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	3 m	na dotaz
CAM8.A4-11232540 Obj. číslo: 11232540 M8, female, A-coded; 4-poles; PUR, 500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	5 m	na dotaz
CAM8.A4-11232541 Obj. číslo: 11232541 M8, female, A-coded; 4-poles; PUR, 1000 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	10 m	5 ks
CAM8.A4-11232542 Obj. číslo: 11232542 M8, female, A-coded; 4-poles; PUR, 1500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	15 m	na dotaz
CAM8.A4-11232543 Obj. číslo: 11232543 M8, female, A-coded; 4-poles; PUR, 2000 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	20 m	na dotaz
CAM8.A4-11232544 Obj. číslo: 11232544 M8, female, A-coded; 4-poles; PUR, 2500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	25 m	na dotaz
CAM8.A4-11232545 Obj. číslo: 11232545 M8, female, A-coded; 4-poles; PUR, 100 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	1 m	na dotaz
CAM8.A4-11232546 Obj. číslo: 11232546 M8, female, A-coded; 4-poles; PUR, 200 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	2 m	na dotaz
CAM8.A4-11232547 Obj. číslo: 11232547 M8, female, A-coded; 4-poles; PUR, 300 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	3 m	na dotaz
CAM8.A4-11232548 Obj. číslo: 11232548 M8, female, A-coded; 4-poles; PUR, 500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	5 m	> 15 ks
CAM8.A4-11232549 Obj. číslo: 11232549 M8, female, A-coded; 4-poles; PUR, 1000 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	10 m	na dotaz
CAM8.A4-11232550 Obj. číslo: 11232550 M8, female, A-coded; 4-poles; PUR, 1500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	15 m	na dotaz
CAM8.A4-11232551 Obj. číslo: 11232551 M8, female, A-coded; 4-poles; PUR, 2000 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	20 m	na dotaz
CAM8.A4-11232552 Obj. číslo: 11232552 M8, female, A-coded; 4-poles; PUR, 2500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	25 m	na dotaz
CAM8.A4-11234992 Obj. číslo: 11234992 M8, female, A-coded; 4-poles; PUR, 3000 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	30 m	na dotaz
CAM8.A4-11247863 Obj. číslo: 11247863 M8, female, A-coded; 4-poles; PUR, 200 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	2 m	> 15 ks
CAM8.A4-11247865 Obj. číslo: 11247865 M8, female, A-coded; 4-poles; PUR, 300 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	3 m	na dotaz
CAM8.A4-11247866 Obj. číslo: 11247866 M8, female, A-coded; 4-poles; PUR, 500 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	5 m	> 15 ks
CAM8.A4-11247869 Obj. číslo: 11247869 M8, female, A-coded; 4-poles; PUR, 1000 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against flames and oils Halogen free	10 m	na dotaz
CAM8.A4-11247893 Obj. číslo: 11247893 M8, female, A-coded; 4-poles; PUR, 200 cm, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames and oils Halogen free	2 m	> 15 ks

LED-Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (8) / Popis	Délka kabelu	Skladová dostupnost
CAM8.A4-11232553 Obj. číslo: 11232553 M8, female, A-coded; 4-poles; PUR, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	1 m	na dotaz
CAM8.A4-11232554 Obj. číslo: 11232554 M8, female, A-coded; 4-poles; PUR, 200 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	2 m	na dotaz
CAM8.A4-11232555 Obj. číslo: 11232555 M8, female, A-coded; 4-poles; PUR, 300 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	3 m	na dotaz
CAM8.A4-11232556 Obj. číslo: 11232556 M8, female, A-coded; 4-poles; PUR, 500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	5 m	na dotaz
CAM8.A4-11232557 Obj. číslo: 11232557 M8, female, A-coded; 4-poles; PUR, 1000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	10 m	na dotaz
CAM8.A4-11232558 Obj. číslo: 11232558 M8, female, A-coded; 4-poles; PUR, 1500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	15 m	na dotaz
CAM8.A4-11232559 Obj. číslo: 11232559 M8, female, A-coded; 4-poles; PUR, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	20 m	na dotaz
CAM8.A4-11232560 Obj. číslo: 11232560 M8, female, A-coded; 4-poles; PUR, 2500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils	25 m	na dotaz

Kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (9) / Popis	Délka kabelu	Skladová dostupnost
CAM8.A4-11230374 Obj. číslo: 11230374 M8, male, A-coded, 4-poles; PUR, 100 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM8.A4-11230375 Obj. číslo: 11230375 M8, male, A-coded, 4-poles; PUR, 200 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	2 m	na dotaz
CAM8.A4-11230518 Obj. číslo: 11230518 M8, male, A-coded, 4-poles; PUR, 20 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 cm	na dotaz
CAM8.A4-11230519 Obj. číslo: 11230519 M8, male, A-coded, 4-poles; PUR, 500 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	5 m	na dotaz
CAM8.A4-11231071 Obj. číslo: 11231071 M8, male, A-coded, 4-poles; PUR, 300 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	3 m	na dotaz
CAM8.A4-11231072 Obj. číslo: 11231072 M8, male, A-coded, 4-poles; PUR, 1000 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	10 m	na dotaz
CAM8.A4-11231073 Obj. číslo: 11231073 M8, male, A-coded, 4-poles; PUR, 1500 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	15 m	na dotaz
CAM8.A4-11233221 Obj. číslo: 11233221 M8, male, A-coded, 4-poles; PUR, 2000 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM8.A4-11233222 Obj. číslo: 11233222 M8, male, A-coded, 4-poles; PUR, 2500 cm; M8, female, A-coded, 4-poles Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67; Head B: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	25 m	na dotaz
