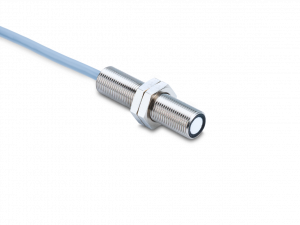

UR12.R50-GP1C.7BCU

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Most reliable object detection through barrier principle
Flexible parameterization and additional diagnostic data thanks to IO-Link
High performance in compact housing

Objednací číslo: 11704848
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	0 - 500 mm
Poloha odrazky:	40 - 500 mm
Natavitelná tolerance vzdálenosti odrazky (běžná):	± 2,5 % Sde
Nastavitelná tolerance vzdálenosti odrazky (limitní):	± 5 % Sde
Verze:	IO-Link
Opakovatelnost:	< 0.5 mm
Doba odezvy:	< 16 ms
doba odezvy:	< 40 ms
Teplotní drift:	> 50 mm < 2 % of distance to target Sde < 50 mm ± 1 mm
Teplotní drift po zapnutí:	Compensated after 15 min.
Frekvence zvuku:	290 kHz
Nastavení:	line-Teach, IO-Link
Pomůcka pro zaměření:	Light indicator flashing
Světelný indikátor:	LED yellow
Indikace napájení:	LED green
Odklon od osy:	< 2°
Rozlišení:	< 0.3 mm

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 30 VDC
Běžná spotřeba proudu:	35 mA
Výstupní obvod:	Push-pull
Výstupní proud:	100 mA
Pokles napětí Vd:	<3 VDC
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
Modulační rychlost (baud rate):	38.4 kBaud (COM 2)
Čas cyklu:	≥ 8 ms
IO-Link připojení:	Class A
Další údaje:	Distance Excess gain Operating cycles Operating hours Boot cycles Operating voltage Device temperature Histograms
Nastavitelné parametry:	Time filters LED status indicators Output logic Output circuit Counter Beam forming Deactivate the sensor element Find Me function

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Brass nickel plated
Šířka \| průměr:	12 mm
Výška \| Délka:	50 mm
Způsoby připojení:	Cable 5 pin, 2 m
utahovací moment max.:	15 Nm (Front: 10 Nm)

Okolní podmínky

Pracovní teplota:	-25 - +65 °C
Skladovací teplota:	-40 - +75 °C
Třída krytí:	IP 67

Nákresy

Výkresy

4820-UR12.xxx-xxxx.7BCU.png | stáhnout (png, 2025-07-12 06:00:13)

Diagram připojení

Zchn-6462-IO-Link.png | stáhnout (png, 2025-07-12 01:32:40)

Diagramy

Typický tvar zvukového laloku

E-Zchn-7295.png | stáhnout (png, 2025-07-12 04:00:07)

Ke stažení

Datový list

Data sheet – UR12.R50-GP1C.7BCU | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:41:28)
Data sheet – UR12.R50-GP1C.7BCU | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:41:28)
Data sheet – UR12.R50-GP1C.7BCU | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:28)

Rychlý start

Quickstart – UR12 | stáhnout | zobrazit (EN/DE/FR/IT/ZH/ES, pdf, 2025-04-11 11:41:26)

Příručka k softwaru

Operating instruction – IO-Link | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:33)

Certifikáty/ osvědčení

DoC / CoC - UR12 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:41:27)

Software

Software – IODD V1.1 (UR12.R50) | stáhnout (zip, 2025-07-11 17:37:43)
