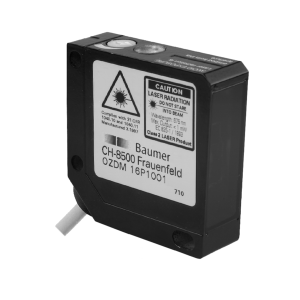

OZDM 16P3001 - Diffuse contrast sensors - standard

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OZDM 16P3001 - Diffuse contrast sensors - standard

diffuse contrast sensor
< 250 mm
pulsed red laser diode
PNP
potentiometer, 14 turn
cable 3 pin, 2 m
-10 … 50 °C
IP 67

Objednací číslo: 10140412
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Diffuse contrast sensor
Snímací vzdálenost:	< 250 mm
Optimální snímací vzdálenost:	40 - 80 mm
Detekovatelná remise (na šedé barvě):	> 8 %
Opakovatelnost:	< 0.1 mm at laser focus
Výstupní indikátor:	LED yellow
Nastavení citlivosti:	Potentiometer, 14 turn
Vzdálenost k zaostření paprsku:	80 mm

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Třída laseru:	1
Vlnová délka:	650 nm

Elektrické parametry

Doba odezvy:	< 0.05 ms
Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	65 mA
Běžná spotřeba proudu:	60 mA
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Dark operate
Výstupní obvod:	PNP
Výstupní proud:	200 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	15.4 mm
Výška \| Délka:	50 mm
Hloubka:	50 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Die-cast zinc
Materiál krycího skla:	Glass
Způsoby připojení:	Cable 3 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-10 - +50 °C

Nákresy

Výkresy

1110-OZDM_16.png | stáhnout (png, 2025-07-11 19:41:16)

Diagram připojení

E-Zchn-0318-B.png | stáhnout (png, 2025-07-11 17:32:35)

charakteristika paprsku (obvykle)

1261-LS_OZDM_16.png | stáhnout (png, 2025-07-11 18:27:54)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Ke stažení

Datový list

Data sheet – OZDM 16P3001 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:38:50)
Data sheet – OZDM 16P3001 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:38:50)
Data sheet – OZDM 16P3001 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:50)

Rychlý start

Quickstart – OZDM 16P3001 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:46)

Certifikáty/ osvědčení

DoC / CoC - Oxxx_16 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OZDM 16P3001 / STEP | stáhnout (zip, 2025-07-11 22:13:33)
OZDM 16P3001 / PARASOLIDS | stáhnout (zip, 2025-04-28 18:44:37)
ePlan macro - 10140412 | stáhnout (edz, 2023-09-20 09:50:30)

Příslušenství

Obsahuje:Periferie Montážní příslušenství

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2)	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (2) / Popis	Produktová skupina	Skladová dostupnost
	10113917 - Mounting bracket series 16 (L design) Obj. číslo: 10113917 Materiál: Ocel	Montážní příslušenství	na dotaz
	10151721 - Sensofix series 16 Obj. číslo: 10151721 Montážní panel z nerezové oceli Svěrky z nerezové oceli Kulové čepy z pozinkované oceli	Montážní příslušenství	na dotaz
