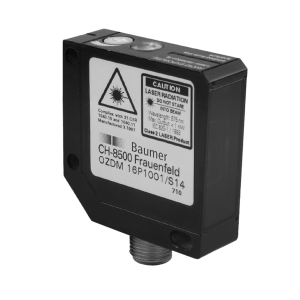

OZDM 16N1001/S14 - Diffuse contrast sensors - standard

OZDM 16N1001/S14 - Diffuse contrast sensors - standard
  • diffuse contrast sensor
  • < 250 mm
  • pulsed red laser diode
  • NPN
  • potentiometer, 14 turn
  • connector M12 4 pin
  • -10 … 50 °C
  • IP 67
Objednací číslo: 10133599
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: Diffuse contrast sensor
Snímací vzdálenost: < 250 mm
Optimální snímací vzdálenost: 40 - 80 mm
Detekovatelná remise (na šedé barvě): > 8 %
Opakovatelnost: < 0.1 mm at laser focus
Výstupní indikátor: LED yellow
Nastavení citlivosti: Potentiometer, 14 turn
Vzdálenost k zaostření paprsku: 80 mm

Zdroj světla

Zdroj světla: Pulsed red laser diode
Třída laseru: 1
Vlnová délka: 650 nm

Elektrické parametry

Doba odezvy: < 0.05 ms
Rozsah napájecího napětí +Vs: 12 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 65 mA
Běžná spotřeba proudu: 60 mA
Pokles napětí Vd: <2 VDC
Výstupní funkce: Light operate

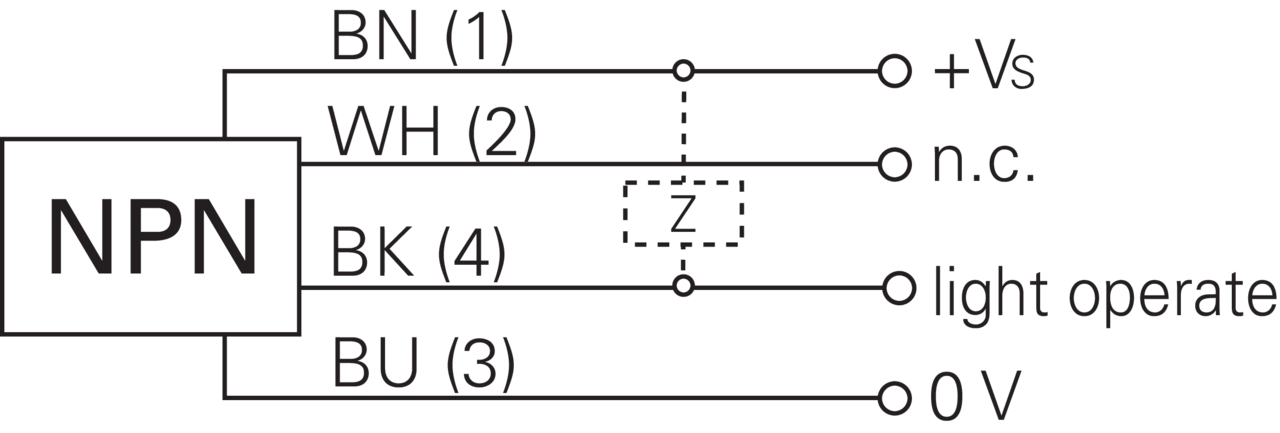

Výstupní obvod: NPN
Výstupní proud: 200 mA
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Šířka | průměr: 15.4 mm
Výška | Délka: 50 mm
Hloubka: 50 mm
Konstrukce: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 4 pin

Okolní podmínky

Třída krytí: IP 67
Pracovní teplota: -10 - +50 °C
