OT500.GL-NLNVB.72F
- Reliable also on very dark and shiny objects
- Manipulation-proof, simple teach-in via qTeach or line teach
- Longest distances thanks to time of flight principle
- Laser light source for an accurate switching behavior
Objednací číslo: 11250327
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Background suppression |
| Verze: | Time of Flight |
| Snímací vzdálenost: | 150 - 2500 mm |
| Snímací rozsah: | 100 - 2625 mm |
| Opakovatelnost: | ≤ 1200 - 4300 µm |
| Teplotní drift: | ± 15 mm |
| Indikace napájení: | LED green |
| Výstupní indikátor: | LED yellow / LED red |
| Natavení vzdálenosti snímáni: | qTeach / external |
| Vzdálenost k zaostření paprsku: | 1500 mm |
| Potlačení vzájemného ovlivňování: | Yes |
| Typ paprsku: | Point |
| Odklon od osy: | < 1° |
Zdroj světla
| Zdroj světla: | Pulsed red laser diode |
| Třída laseru: | 1 |
| Vlnová délka: | 680 nm |
Elektrické parametry
| Doba odezvy: | < 8 ms |
| Rozsah napájecího napětí +Vs: | 12 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 60 mA |
| Pokles napětí Vd: | <2 VDC |
| Výstupní funkce: | Light operate, complementary |
| Výstupní obvod: | NPN |
| Výstupní proud: | 50 mA, sum of all outputs |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 18 mm |
| Výška | Délka: | 45 mm |
| Hloubka: | 32 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Plastic (ASA, PMMA) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Connector M12 5 pin |
Okolní podmínky
| Třída krytí: | IP 67 |
| Pracovní teplota: | -20 - +50 °C |
| Skladovací teplota: | -40 - +70 °C |
| odolnost vůči vibracím: |
|
| Odolnost vůči nárazu: |
|
Nákresy
Výkresy
- 2988-O500-x-S14.png | stáhnout (png, 2024-11-02 19:30:37)

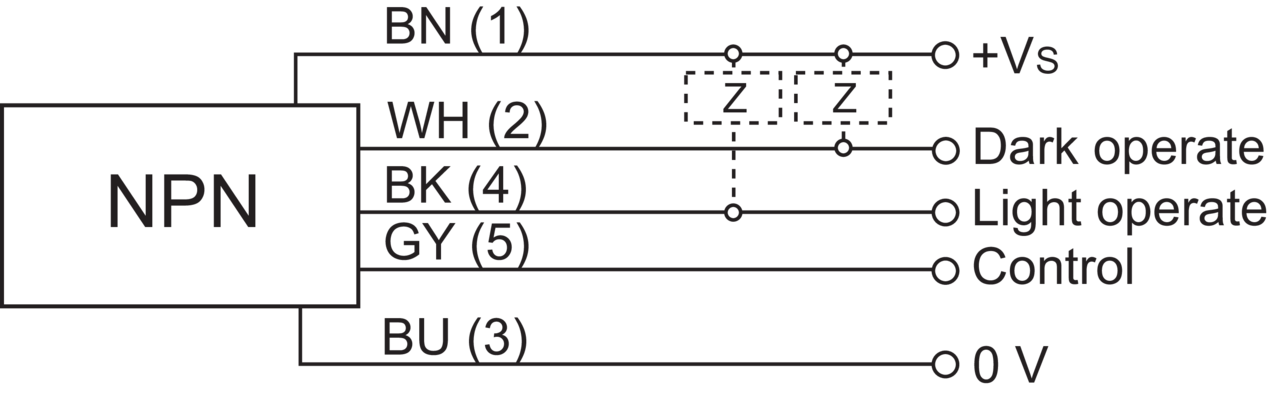

Diagram připojení
- AB-05-NNX-001.png | stáhnout (png, 2024-11-03 10:21:45)
Přiřazení pinů
- SB-05-PPX-M12-001.png | stáhnout (png, 2024-11-03 09:32:27)
charakteristika paprsku (obvykle)
- C_E_OT500_Strahlverlauf.png | stáhnout (png, 2024-11-03 10:18:04)
Varování
- Laserwarnung_1.png | stáhnout (png, 2024-11-03 01:19:16)
Diagramy
Přesnost opakování
- E_OT500_Wiederholgenauigkeit_Standard.png | stáhnout (png, 2024-11-03 10:01:29)
Diagram snímací vzdálenosti
- C_E_OT500_Tastweite.png | stáhnout (png, 2024-11-03 10:10:03)
Hystereze
- E_OT500_Hysterese_Standard.png | stáhnout (png, 2024-11-03 10:02:30)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
- ePlan macro - 11250327 | stáhnout (edz, 2023-09-20 09:54:39)
