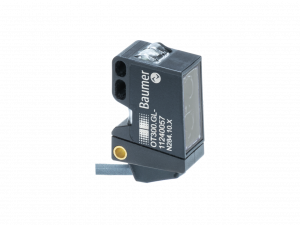

OT300.SL-GDZZJ.72CU - SmartReflect Light barriers - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OT300.SL-GDZZJ.72CU - SmartReflect Light barriers - miniature

SmartReflect - Safe barrier principle without reflector
Distance measurement value via IO-Link
Manipulation-proof, simple teach-in via qTeach or line teach
Extended parameterization options and additional diagnostic data
Longest distances thanks to time of flight principle
Laser performance for an accurate switching behavior
Compact, miniaturized housing format

Objednací číslo: 11240070
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Light barrier
Verze:	Time of Flight
Snímací vzdálenost:	400 - 1800 mm
Skenovací rozsah:	85% ... 80% Sde
Teplotní drift:	± 15 mm
Chyba linearity:	± 10 mm
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Natavení vzdálenosti snímáni:	Teach-in and IO-Link
Vzdálenost k zaostření paprsku:	700 mm
Potlačení vzájemného ovlivňování:	Yes
Typ paprsku:	Point
Odklon od osy:	< 2°

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Třída laseru:	1
Vlnová délka:	680 nm

Elektrické parametry

Doba odezvy:	< 4 ms (High Speed Mode) < 8 ms (Standard Mode) < 50 ms (Long Range Mode)
Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	60 mA
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Dark operate, switchable
Výstupní obvod:	Push-pull / IO-Link
Výstupní proud:	50 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1.3
Rozhraní:	DMSS
IO-Link připojení:	Class A
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 2 ms
Procesní data:	32 Bit
Struktura procesních dat:	Bit 0 = SSC1 (distance) Bit 1 = SSC2 (distance) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 8-15 = scale factor Bit 16-31 = 16 Bit measurement
Nastavitelné parametry:	Switching point Switching hysteresis Operation mode Time filters LED status indicators Output logic Output circuit Counter Deactivate the sensor element Find Me function Teach-in mode
Další údaje:	Distance Excess gain Operating cycles Operating hours Boot cycles Operating voltage Device temperature Histograms

Mechanické parametry

Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.3 mm
Hloubka:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-20 - +50 °C
Skladovací teplota:	-40 - +70 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 50 g / 11 ms, 10 impulses per axis and direction

Nákresy
