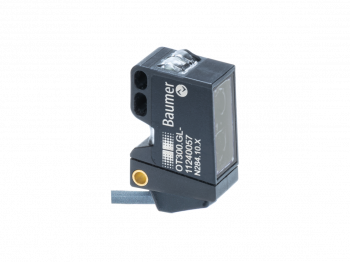

OT300.GL-PLPVT.72CU - Diffuse sensors with background suppression - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OT300.GL-PLPVT.72CU - Diffuse sensors with background suppression - miniature

Reliable also on very dark and shiny objects
Manipulation-proof, simple teach-in via qTeach
Longest distances thanks to time of flight principle
Laser performance for an accurate switching behavior
Compact, miniaturized housing format

Objednací číslo: 11250341
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Background suppression
Verze:	Time of Flight
Snímací vzdálenost:	100 - 1800 mm
Snímací rozsah:	70 - 1890 mm
Opakovatelnost:	≤ 1400 - 5500 µm
Teplotní drift:	± 15 mm
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Natavení vzdálenosti snímáni:	qTeach
Vzdálenost k zaostření paprsku:	700 mm
Potlačení vzájemného ovlivňování:	Yes
Typ paprsku:	Point
Odklon od osy:	< 2°

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Třída laseru:	1
Vlnová délka:	680 nm

Elektrické parametry

Doba odezvy:	< 8 ms
Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	60 mA
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Light operate, complementary
Výstupní obvod:	PNP
Výstupní proud:	50 mA, sum of all outputs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.3 mm
Hloubka:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-20 - +50 °C
Skladovací teplota:	-40 - +70 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 50 g / 11 ms, 10 impulses per axis and direction

Nákresy

Výkresy

3324-O300_x_Kabel.png | stáhnout (png, 2025-07-11 19:59:24)

Diagram připojení

E-Zchn-0289-C.png | stáhnout (png, 2025-07-11 17:30:19)

charakteristika paprsku (obvykle)

C_E_OT300_Strahlverlauf.png | stáhnout (png, 2025-07-12 05:08:08)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

Přesnost opakování

E_OT300_Wiederholgenauigkeit_Standard.png | stáhnout (png, 2025-07-12 05:08:19)

Diagram snímací vzdálenosti

C_E_OT300_Tastweite.png | stáhnout (png, 2025-07-12 05:14:20)

Hystereze

E_OT300_Hysterese_Standard.png | stáhnout (png, 2025-07-12 05:09:11)

Ke stažení

Datový list

Data sheet – OT300.GL-PLPVT.72CU | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:38:05)
Data sheet – OT300.GL-PLPVT.72CU | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:05)
Data sheet – OT300.GL-PLPVT.72CU | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:38:05)

Rychlý start

Quickstart - OT300 | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-04-11 11:22:39)

Certifikáty/ osvědčení

OT300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:04)

CAD

ePlan macro - 11250341 | stáhnout (edz, 2023-09-20 09:54:39)
