O300W.TL-ZZZZ.PVN - Through beam sensors - washdown

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

O300W.TL-ZZZZ.PVN - Through beam sensors - washdown

vysílač
senzor s průchozím paprskem
40 m
pulsní červená laserová dioda
Konektor M8 4 pinový
-10 … 60 °C
IP 68/69K & proTect+

Objednací číslo: 11181228
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam sensor
Speciální typ:	Washdown design
Vysílač / přijímač:	Emitter
Zdroj světla:	Pulsed red laser diode
Skutečný rozsah Sb:	40 m
jmenovitý rozsah:	75 m
Indikace napájení:	LED green
Třída laseru:	1
Vzdálenost k zaostření paprsku:	Parallel beam
Vlnová délka:	656 nm
Odklon od osy:	< 2°
Schválení \| Osvědčení:	Ecolab

Elektrické parametry

Rozsah napájecího napětí +Vs:	11 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	30 mA
Běžná spotřeba proudu:	25 mA
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	16.5 mm
Výška \| Délka:	34.7 mm
Hloubka:	28.2 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Stainless steel 1.4404 (V4A)
Materiál krycího skla:	PMMA
Způsoby připojení:	Connector M8 4 pin

Okolní podmínky

Pracovní teplota:	-10 - +60 °C
Třída krytí:	IP 68/69K & proTect+

Nákresy

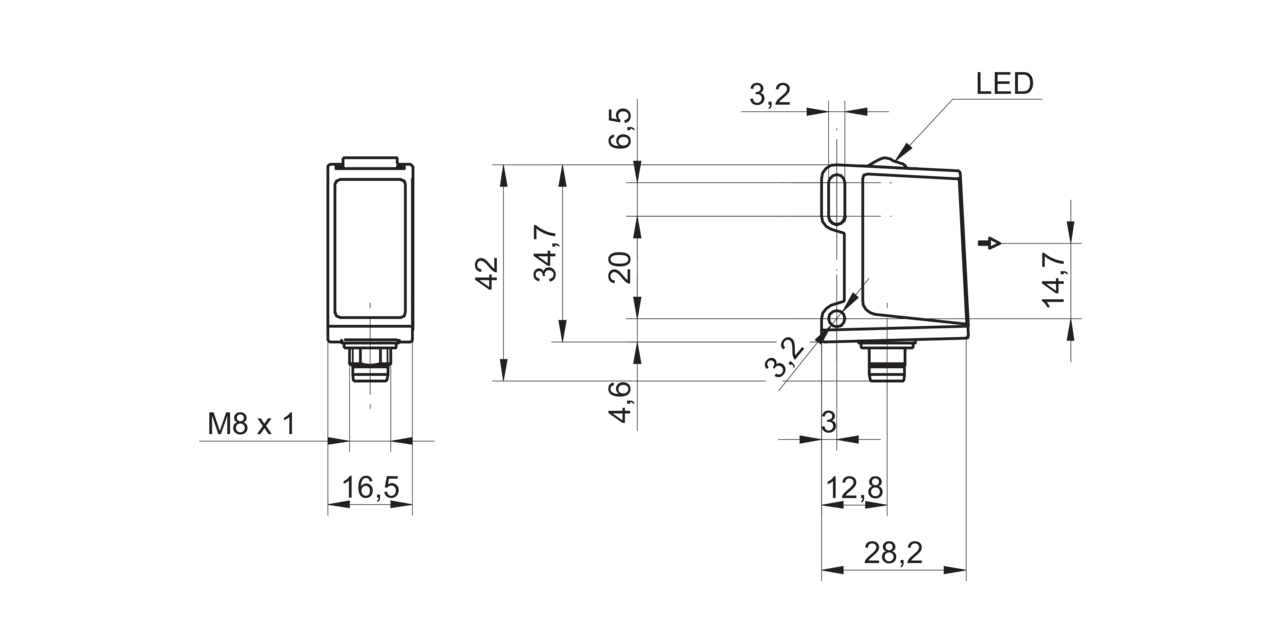

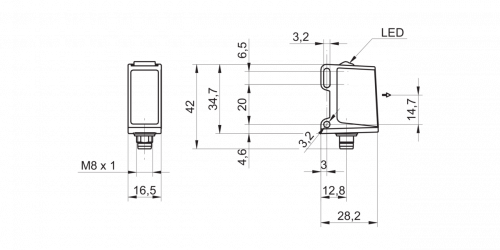

Výkresy

4132-O300W-TL.png | stáhnout (png, 2021-01-14 15:24:02)

Diagram připojení

E-Zchn-0289-E-8.png | stáhnout (png, 2021-01-14 10:11:46)

Přiřazení pinů

Zchn-5640-7.png | stáhnout (png, 2021-01-14 10:26:09)

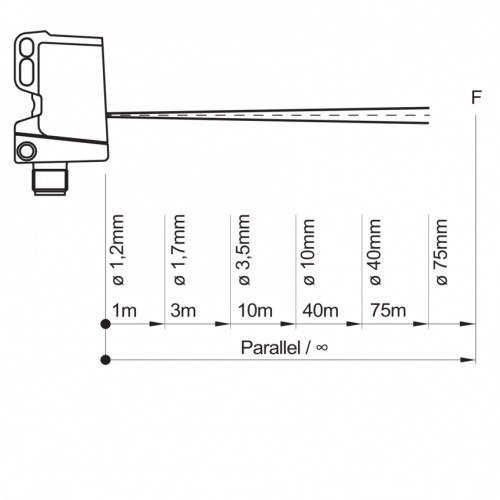

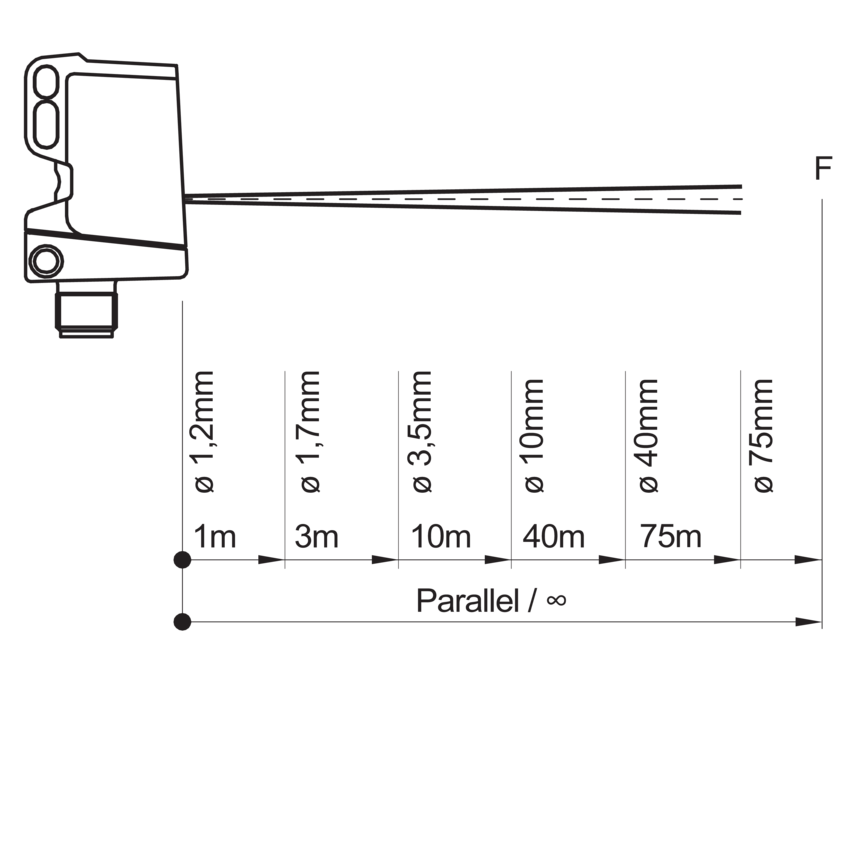

charakteristika paprsku (obvykle)

Zchn-6493.png | stáhnout (png, 2021-01-14 15:27:11)

Varování

Laserwarnung_1.png | stáhnout (png, 2020-11-05 14:39:28)

Diagramy

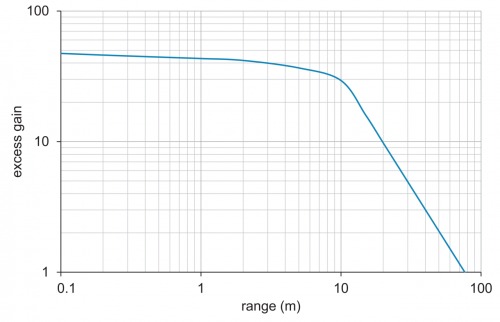

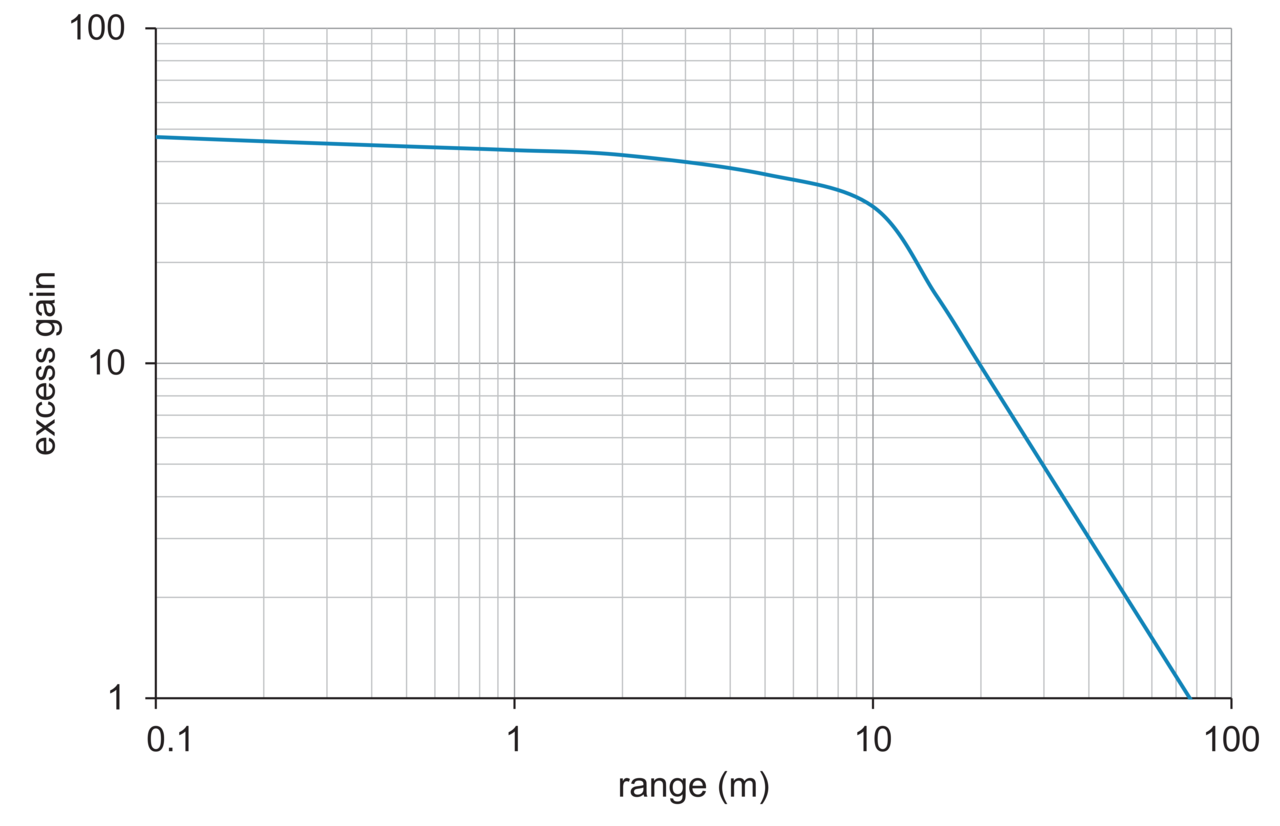

Křivka zesílení signálu

C_E_O300.EL_TL_Funktionsreserve.png | stáhnout (png, 2021-01-14 15:24:55)

Ke stažení

Datový list

Data sheet – O300W.TL-ZZZZ.PVN | stáhnout | zobrazit (ZH, pdf, 2022-11-10 01:47:11)
Data sheet – O300W.TL-ZZZZ.PVN | stáhnout | zobrazit (DE, pdf, 2022-11-10 01:46:28)
Data sheet – O300W.TL-ZZZZ.PVN | stáhnout | zobrazit (EN, pdf, 2022-11-10 01:46:09)

Rychlý start

Quickstart – O300W.TL-ZZZZ.PVN | stáhnout | zobrazit (DE/EN/FR, pdf, 2023-01-11 12:08:24)

Certifikáty/ osvědčení

DoC / CoC - O300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2024-03-28 13:26:11)
Ecolab O300 O500 | stáhnout | zobrazit (DE, pdf, 2024-01-29 14:20:57)
Ecolab O300 O500 | stáhnout | zobrazit (EN, pdf, 2024-01-29 14:21:05)

CAD

ePlan macro - 11181228 | stáhnout (edz, 2023-09-20 09:46:06)
