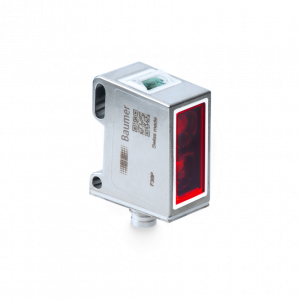

O300W.TI-ZZZZ.PVN - Through beam sensors - washdown

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

O300W.TI-ZZZZ.PVN - Through beam sensors - washdown

vysílač
senzor s průchozím paprskem
10 m
pulzní infračervená LED
Konektor M8 4 pinový
-25 … 60 °C
IP 68/69K & proTect+

Objednací číslo: 11728859
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam sensor
Speciální typ:	Washdown design
Vysílač / přijímač:	Emitter
Zdroj světla:	Pulsed infrared diode
Skutečný rozsah Sb:	10 m
jmenovitý rozsah:	15 m
Indikace napájení:	LED green
Vlnová délka:	850 nm
Odklon od osy:	< 2°
Schválení \| Osvědčení:	Ecolab

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	40 mA
Běžná spotřeba proudu:	30 mA
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	16.5 mm
Výška \| Délka:	34.7 mm
Hloubka:	28.2 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Stainless steel 1.4404 (V4A)
Materiál krycího skla:	PMMA
Způsoby připojení:	Connector M8 4 pin

Okolní podmínky

Pracovní teplota:	-25 - +60 °C
Třída krytí:	IP 68/69K & proTect+

Nákresy

Výkresy

3896-O300W-TR.png | stáhnout (png, 2025-07-11 20:15:09)

Diagram připojení

E-Zchn-0289-E-8.png | stáhnout (png, 2025-07-11 17:30:59)

Přiřazení pinů

Zchn-5640-7.png | stáhnout (png, 2025-07-11 16:34:40)

charakteristika paprsku (obvykle)

Zchn-6183.png | stáhnout (png, 2025-07-11 19:32:27)

Diagramy

Křivka zesílení signálu

C_E_O300_ER_TR_Funktionsreserverkurve.png | stáhnout (png, 2025-07-11 19:15:57)

Ke stažení

Datový list

Data sheet – O300W.TI-ZZZZ.PVN | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:00)
Data sheet – O300W.TI-ZZZZ.PVN | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:00)

Certifikáty/ osvědčení

DoC / CoC - O300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:36:47)
FRDoC - O300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:36:47)
Ecolab O300 O500 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:36:47)
Ecolab O300 O500 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:36:47)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Příslušenství

Obsahuje:Montážní příslušenství Kabely s volným koncem

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (3) / Popis	Produktová skupina	Skladová dostupnost
Mounting bracket O300 - Retrofit for sensors series 20 - Mounting bracket O300 - Retrofit for sensors series 20 Obj. číslo: 11124807 Materiál: Ocel	Montážní příslušenství	na dotaz
Mounting bracket O300/U300 (L design) - Mounting bracket O300/U300 (L design) Obj. číslo: 11102423 Materiál: Ocel	Montážní příslušenství	na dotaz
Sensofix O300/U300 - Sensofix O300/U300 Obj. číslo: 11104963 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	4 ks

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (22) / Popis	Délka kabelu	Skladová dostupnost
CAM8.A4-11232537 Obj. číslo: 11232537 M8, samice, A-kódování, 4-póly; PUR, 100 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	1 m	na dotaz
CAM8.A4-11232538 Obj. číslo: 11232538 M8, samice, A-kódování, 4-póly; PUR, 200 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	2 m	2 ks
CAM8.A4-11232539 Obj. číslo: 11232539 M8, samice, A-kódování, 4-póly; PUR, 300 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	3 m	na dotaz
CAM8.A4-11232540 Obj. číslo: 11232540 M8, samice, A-kódování, 4-póly; PUR, 500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	5 m	na dotaz
CAM8.A4-11232541 Obj. číslo: 11232541 M8, samice, A-kódování, 4-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	10 m	5 ks
CAM8.A4-11232542 Obj. číslo: 11232542 M8, samice, A-kódování, 4-póly; PUR, 1500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	15 m	na dotaz
CAM8.A4-11232543 Obj. číslo: 11232543 M8, samice, A-kódování, 4-póly; PUR, 2000 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	20 m	na dotaz
CAM8.A4-11232544 Obj. číslo: 11232544 M8, samice, A-kódování, 4-póly; PUR, 2500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	25 m	na dotaz
CAM8.A4-11232545 Obj. číslo: 11232545 M8, samice, A-kódování, 4-póly; PUR, 100 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	1 m	na dotaz
CAM8.A4-11232546 Obj. číslo: 11232546 M8, samice, A-kódování, 4-póly; PUR, 200 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	2 m	na dotaz
CAM8.A4-11232547 Obj. číslo: 11232547 M8, samice, A-kódování, 4-póly; PUR, 300 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	3 m	na dotaz
CAM8.A4-11232548 Obj. číslo: 11232548 M8, samice, A-kódování, 4-póly; PUR, 500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	5 m	> 15 ks
CAM8.A4-11232549 Obj. číslo: 11232549 M8, samice, A-kódování, 4-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	10 m	na dotaz
CAM8.A4-11232550 Obj. číslo: 11232550 M8, samice, A-kódování, 4-póly; PUR, 1500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	15 m	na dotaz
CAM8.A4-11232551 Obj. číslo: 11232551 M8, samice, A-kódování, 4-póly; PUR, 2000 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	20 m	na dotaz
CAM8.A4-11232552 Obj. číslo: 11232552 M8, samice, A-kódování, 4-póly; PUR, 2500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	25 m	na dotaz
CAM8.A4-11234992 Obj. číslo: 11234992 M8, samice, A-kódování, 4-póly; PUR, 3000 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	30 m	na dotaz
CAM8.A4-11247863 Obj. číslo: 11247863 M8, samice, A-kódování, 4-póly; PUR, 200 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	2 m	> 15 ks
CAM8.A4-11247865 Obj. číslo: 11247865 M8, samice, A-kódování, 4-póly; PUR, 300 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	3 m	na dotaz
CAM8.A4-11247866 Obj. číslo: 11247866 M8, samice, A-kódování, 4-póly; PUR, 500 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	5 m	> 15 ks
CAM8.A4-11247869 Obj. číslo: 11247869 M8, samice, A-kódování, 4-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči plamenům a olejům Bez halogenů	10 m	na dotaz
CAM8.A4-11247893 Obj. číslo: 11247893 M8, samice, A-kódování, 4-póly; PUR, 200 cm, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům a olejům Bez halogenů	2 m	> 15 ks
