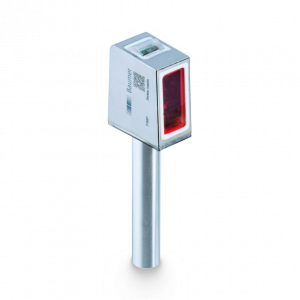

O300H.GL-GW1J.PVCK - Diffuse sensors with background suppression - hygiene
- background suppression
- 30 … 250 mm
- pulsed red laser diode
- push-pull
- Teach-in and IO-Link
- cable 4 pin, 2 m
- -10 … 60 °C
- IP 68/69K & proTect+
Objednací číslo: 11171768
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Background suppression |
| Speciální typ: | Hygienic design |
| Snímací vzdálenost: | 30 - 250 mm |
| Snímací rozsah: | 15 - 250 mm |
| Opakovatelnost: | < 0.1 mm at laser focus |
| Indikace napájení: | LED green |
| Světelný indikátor: | LED yellow |
| Natavení vzdálenosti snímáni: | Teach-in and IO-Link |
| Vzdálenost k zaostření paprsku: | 80 mm |
| Potlačení vzájemného ovlivňování: | Yes |
| Odklon od osy: | < 2° |
| Schválení | Osvědčení: |
|
Zdroj světla
| Zdroj světla: | Pulsed red laser diode |
| Třída laseru: | 1 |
| Vlnová délka: | 656 nm |
Elektrické parametry
| Doba odezvy: | < 0.25 ms |
| Rozsah napájecího napětí +Vs: | 11 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 30 mA |
| Běžná spotřeba proudu: | 25 mA |
| Pokles napětí Vd: | <2.5 VDC |
| Výstupní funkce: | Light / dark operate |
| Výstupní obvod: | Push-pull |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 16.5 mm |
| Výška | Délka: | 34.6 mm |
| Hloubka: | 28.7 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Stainless steel 1.4404 (V4A) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Cable 4 pin, 2 m |
Okolní podmínky
| Třída krytí: | IP 68/69K & proTect+ |
| Pracovní teplota: | -10 - +60 °C |
Nákresy
Výkresy
- 3559-O300H-x.png | stáhnout (png, 2025-07-11 20:03:14)
Diagram připojení
- Zchn-5753-1.png | stáhnout (png, 2025-07-11 17:39:51)
charakteristika paprsku (obvykle)
- Zchn-6362.png | stáhnout (png, 2025-07-11 19:15:50)
Varování
- Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)
Ke stažení
Datový list
Rychlý start
Manuál
Certifikáty/ osvědčení
CAD
- ePlan macro - 11171768 | stáhnout (edz, 2023-09-20 09:46:19)
Software
- Software – IODD V1.1 (O300x.GL) | stáhnout (zip, 2025-07-11 17:00:09)
Příslušenství
Periferie
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Montážní příslušenství
| Foto | Produkt (1) / Popis | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | HI11-1H - Mounting for sensors in hygienic design Ø 11 mm
| Montážní příslušenství | 1 ks |
