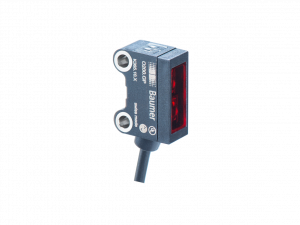

O200.RL.C-GW1J.72CV/FIN1 - Photoelectric retro-reflective sensor Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Extended functional reserve capacities for maximum reliability
Object detection through smallest holes and gaps without blind area thanks to single-lens optics
Parallel laser beam for uniform detection over the measuring range
Manipulation-proof, simple teach-in via qTeach or line teach
IO-Link for extended parameterization options and additional diagnostic data
Robust housing with stainless steel spacer sleeves

Objednací číslo: 11230780
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Retro-reflective sensor
Verze:	Single lens optics
Zdroj světla:	Pulsed red laser diode
Skutečný rozsah Sb:	0.8 m
jmenovitý rozsah:	1.2 m
Nejmenší rozeznatelný objekt typ.:	3 mm at 500 mm
Polarizační filtr:	Yes
Indikace znečištění:	Flashing output indicator
Výstupní indikátor:	LED yellow
Indikace napájení:	LED green
Nastavení citlivosti:	Teach-in and IO-Link
Třída laseru:	1
Vzdálenost k zaostření paprsku:	Parallel beam
Vlnová délka:	680 nm
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 1,5°

Elektrické parametry

Doba odezvy:	< 0.05 ms (High Speed Mode)
Jitter:	< 0.02 ms (High Speed Mode)
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA (@ 10 VDC)
Běžná spotřeba proudu:	10 mA (@ 24 VDC)
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	Push-pull
Výstupní proud:	50 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Nastavitelné parametry:	Switching point Time filters LED status indicators Output logic Counter Operation mode Deactivate the sensor element Find Me function Teach-in mode
IO-Link připojení:	Class A
Procesní data:	32 Bit
Struktura procesních dat:	Bit 0 = SSC1 (presence) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 16-31 = 16 Bit measurement
Rozhraní:	IO-Link V1.1
Další údaje:	Signal strength Excess gain Operating cycles Device temperature
Čas cyklu:	≥ 0.6 ms

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	15.8 mm
Konstrukce:	Rectangular
Mechanické upevnění:	Sleeve smooth (stainless steel)
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m
Parametry kabelu:	PVC / PVC 4 x 0.08 mm²

Okolní podmínky

Pracovní teplota:	-20 - +50 °C
Třída krytí:	IP 67

Nákresy

Výkresy

4550-O200_RL.x-xxxmT.xxxx.png | stáhnout (png, 2025-07-12 03:39:48)

Diagram připojení

Zchn-5753-1.png | stáhnout (png, 2026-02-24 14:27:01)

charakteristika paprsku (obvykle)

C_E_O200.RL_FIN1_Strahlverlauf.png | stáhnout (png, 2025-07-12 03:37:08)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

Křivka zesílení signálu

C_E_O200.RL_Funktionsreserve.png | stáhnout (png, 2025-07-12 03:37:45)

Ke stažení

Datový list

Data sheet – O200.RL.C-GW1J.72CV/FIN1 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:36:04)
Data sheet – O200.RL.C-GW1J.72CV/FIN1 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:36:03)
Data sheet – O200.RL.C-GW1J.72CV/FIN1 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:36:03)

Pracovní instrukce

Quickstart – O200 Xpert | stáhnout | zobrazit (EN/DE/FR/ES/IT/ZH, pdf, 2026-04-13 15:00:45)

Příručka k softwaru

Operating instruction – O200 IO-Link | stáhnout | zobrazit (EN, pdf, 2026-05-05 15:32:18)

Certifikáty/ osvědčení

DoC / CoC - O200 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:35:03)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

Software – IODD V1.1 (O200x.RL) | stáhnout (zip, 2025-07-11 17:00:39)
Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)
