O200.GR.F-NV1Z.72CV/BX15 - Diffuse sensors with background suppression - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

O200.GR.F-NV1Z.72CV/BX15 - Diffuse sensors with background suppression - miniature

Outstanding reliability and unrivalled immunity against ambient light
V-optics for detection of shiny or transparent objects
Reproducible and color-independent switching distances
Fixed preset for the simplest commissioning
Robust housing with stainless steel spacer sleeves

Objednací číslo: 11210528
Výrobce: Baumer Electric AG

Dostupnost: 12 ks

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.

Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Background suppression
Verze:	Fixed focus
Snímací vzdálenost:	15 mm
Snímací rozsah:	3 - 15 mm
Nejmenší rozeznatelný objekt typ.:	0.05 mm at 10 mm
Indikace napájení:	LED green
Indikace znečištění:	Flashing output indicator
Výstupní indikátor:	LED yellow
Natavení vzdálenosti snímáni:	No
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 1,5°

Zdroj světla

Zdroj světla:	Pulsed red LED
Vlnová délka:	644 nm

Elektrické parametry

Doba odezvy:	< 1 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA (@ 30 VDC)
Běžná spotřeba proudu:	16 mA (@ 24 VDC)
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	NPN complementary
Výstupní proud:	50 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	14.1 mm
Konstrukce:	Rectangular
Mechanické upevnění:	Sleeve smooth (stainless steel)
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m
Parametry kabelu:	PVC / PVC 4 x 0.08 mm²

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +50 °C

Nákresy

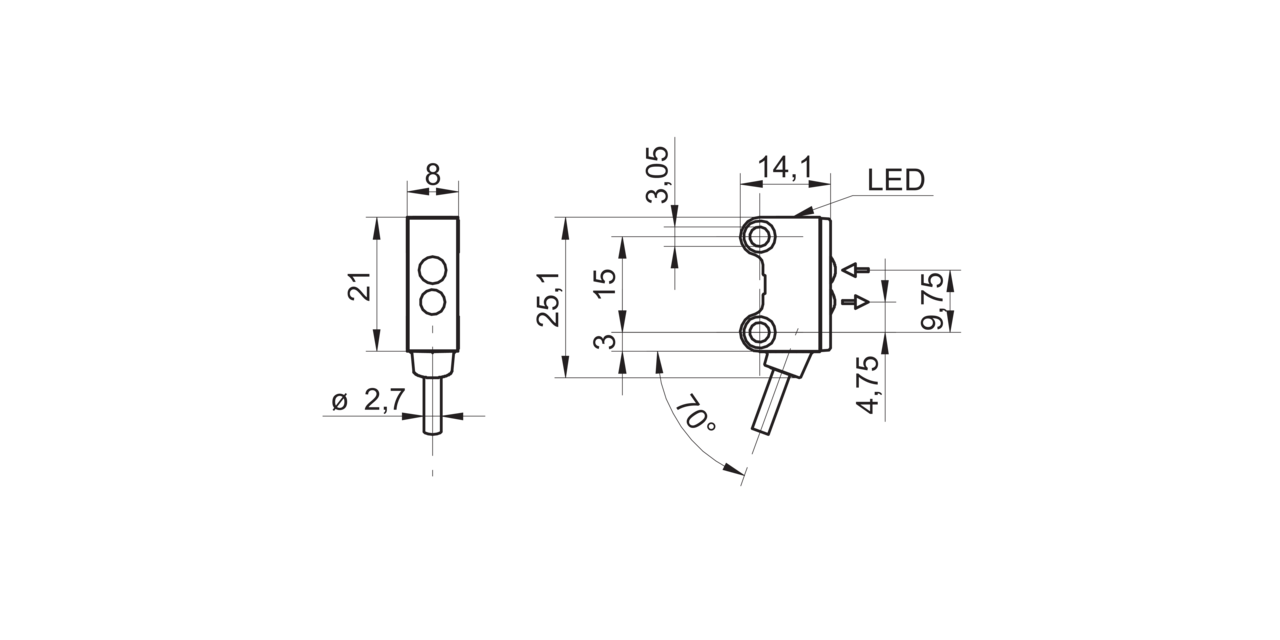

Výkresy

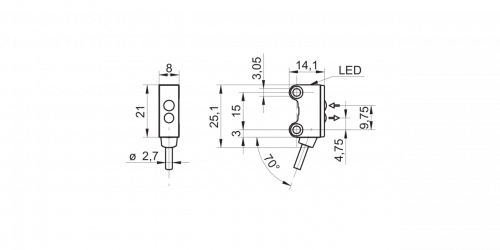

4310-O200_GR.F-xxxoT.xxxx.png | stáhnout (png, 2025-07-12 01:51:32)

Diagram připojení

E-Zchn-0289-B.png | stáhnout (png, 2025-07-11 17:28:59)

charakteristika paprsku (obvykle)

Zchn-6850_O200_GR_F.png | stáhnout (png, 2025-07-12 02:03:12)

Diagramy

Diagram snímací vzdálenosti

E-Zchn-6857.png | stáhnout (png, 2025-07-12 02:04:21)

Ke stažení

Datový list

Data sheet – O200.GR.F-NV1Z.72CV/BX15 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:36:02)
Data sheet – O200.GR.F-NV1Z.72CV/BX15 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:36:02)
Data sheet – O200.GR.F-NV1Z.72CV/BX15 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:36:02)

Rychlý start

Quickstart – O200 Fixed Settings | stáhnout | zobrazit (EN/DE/FR/ES/IT/ZH, pdf, 2025-04-11 12:10:00)

Certifikáty/ osvědčení

DoC / CoC - O200 | stáhnout | zobrazit (pdf, 2025-06-16 08:59:03)

CAD

ePlan macro - 11210528 | stáhnout (edz, 2023-09-20 09:51:53)
