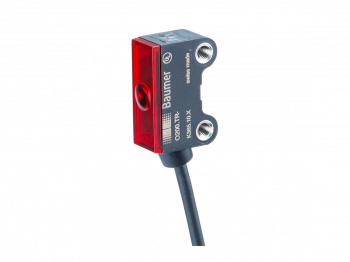

O200.EL-NV1T.72CV/FREC - Through beam sensors - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

O200.EL-NV1T.72CV/FREC - Through beam sensors - miniature

Most secure object detection due to the barrier principle
qTeach - tamper-proof, simple teach-in with ferromagnetic tool
Robust housing with stainless steel spacer sleeves

Objednací číslo: 11230125
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam sensor
Vysílač / přijímač:	Receiver
Zdroj světla:	Use with pulsed red laser diode
Skutečný rozsah Sb:	5 m
jmenovitý rozsah:	6 m
Nejmenší rozeznatelný objekt typ.:	3 mm (0.5 mm with aperture)
Indikace znečištění:	Flashing output indicator
Výstupní indikátor:	LED yellow
Indikace napájení:	LED green
Nastavení citlivosti:	qTeach
Potlačení vzájemného ovlivňování:	Yes

Elektrické parametry

Doba odezvy:	< 0.1 ms < 0.12 ms
Jitter:	< 0.03 ms < 0.05 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA (@ 10 VDC)
Běžná spotřeba proudu:	10 mA (@ 24 VDC)
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	NPN complementary
Výstupní proud:	50 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	14.1 mm
Konstrukce:	Rectangular
Mechanické upevnění:	Sleeve smooth (stainless steel)
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m
Parametry kabelu:	PVC / PVC 4 x 0.08 mm²

Okolní podmínky

Pracovní teplota:	-25 - +50 °C
Třída krytí:	IP 67

Nákresy

Výkresy

4547-O200_EL-xxxmT.xxxx.png | stáhnout (png, 2025-07-12 03:39:15)

Diagram připojení

E-Zchn-0289-B-6.png | stáhnout (png, 2025-07-11 17:28:28)

Diagramy

Křivka zesílení signálu

C_E_O200_EL_TL_Funktionsreserve.png | stáhnout (png, 2025-07-12 03:44:32)

Ke stažení

Datový list

Data sheet – O200.EL-NV1T.72CV/FREC | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:35:10)
Data sheet – O200.EL-NV1T.72CV/FREC | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:35:09)
Data sheet – O200.EL-NV1T.72CV/FREC | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:35:09)

Manuál

Quickstart – O200 Xpert | stáhnout | zobrazit (EN/DE/FR/ES/IT/ZH, pdf, 2025-04-11 12:10:00)

Certifikáty/ osvědčení

DoC / CoC - O200 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:35:03)

CAD

ePlan macro - 11230125 | stáhnout (edz, 2023-09-20 09:51:32)

Příslušenství

Obsahuje:Vhodný vysílač Periferie Montážní příslušenství Čočky a komponenty

Vhodný vysílač

Další podobné produkty naleznete v kategorii: Optické snímače

Produkt (4)	Produktová skupina	Výstup/Rozhraní	Typ připojení	Skladová dostupnost
O200.TL-GZZY.72CV/FIN2 - Through beam sensors - miniature Obj. číslo: 11228766	Vysílač/Přijímač	Push-pull IO-Link	Kabel	na dotaz
O200.TL-GZZY.72CV/FIN2_H006 - Through beam sensors - miniature Obj. číslo: 11230776	Vysílač/Přijímač	Push-pull IO-Link	Kabel	na dotaz
O200.TL-GZZY.72NV/FIN2 - Through beam sensors - miniature Obj. číslo: 11225048	Vysílač/Přijímač	Push-pull IO-Link	Kabel s konektorem	na dotaz
O200.TL-GZZY.72NV/FIN2_H006 - Through beam sensors - miniature Obj. číslo: 11230777	Vysílač/Přijímač	Push-pull IO-Link	Kabel s konektorem	1 ks

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2)	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (5) / Popis	Produktová skupina	Skladová dostupnost
10150326 - Sensofix series 10 / series 20 Obj. číslo: 10150326 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	1 ks
ZADAP-200.ANGLE_L - Mounting bracket O200 (L design) Obj. číslo: 11206602 Material: stainless steel Content: Mounting bracket including screws/nuts for sensors with smooth and M3 threaded sleeves	Montážní příslušenství	na dotaz
ZADAP-200.ANGLE_S - Mounting bracket O200 (S design) Obj. číslo: 11206603 Material: stainless steel Content: Mounting bracket including screws/nuts for sensors with smooth and M3 threaded sleeves	Montážní příslušenství	na dotaz
ZADAP-200.SERIES10 - Mounting bracket O200 - Retrofit for sensors series 10 Obj. číslo: 11208477 Material: plastic	Montážní příslušenství	na dotaz
ZADAP-200.STRAIGHT - Mounting bracket O200 Obj. číslo: 11206601 Material: stainless steel Content: Mounting bracket including screws/nuts for sensors with smooth and M3 threaded sleeves	Montážní příslušenství	na dotaz
