FSCK 07D9601 - Through beam sensors - subminiature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FSCK 07D9601 - Through beam sensors - subminiature

emitter
through beam sensor
2 m
pulsed red LED
cable rear side, 2 m
-20 … 50 °C
IP 65

Objednací číslo: 10151064
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam sensor
Vysílač / přijímač:	Emitter
Zdroj světla:	Pulsed red LED
Skutečný rozsah Sb:	2 m
jmenovitý rozsah:	2.5 m
Vlnová délka:	660 nm

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA
Běžná spotřeba proudu:	12 mA
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	16.2 mm
Hloubka:	10.8 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (PMMA, MABS, PA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable rear side, 2 m

Okolní podmínky

Pracovní teplota:	-20 - +50 °C
Třída krytí:	IP 65

Nákresy

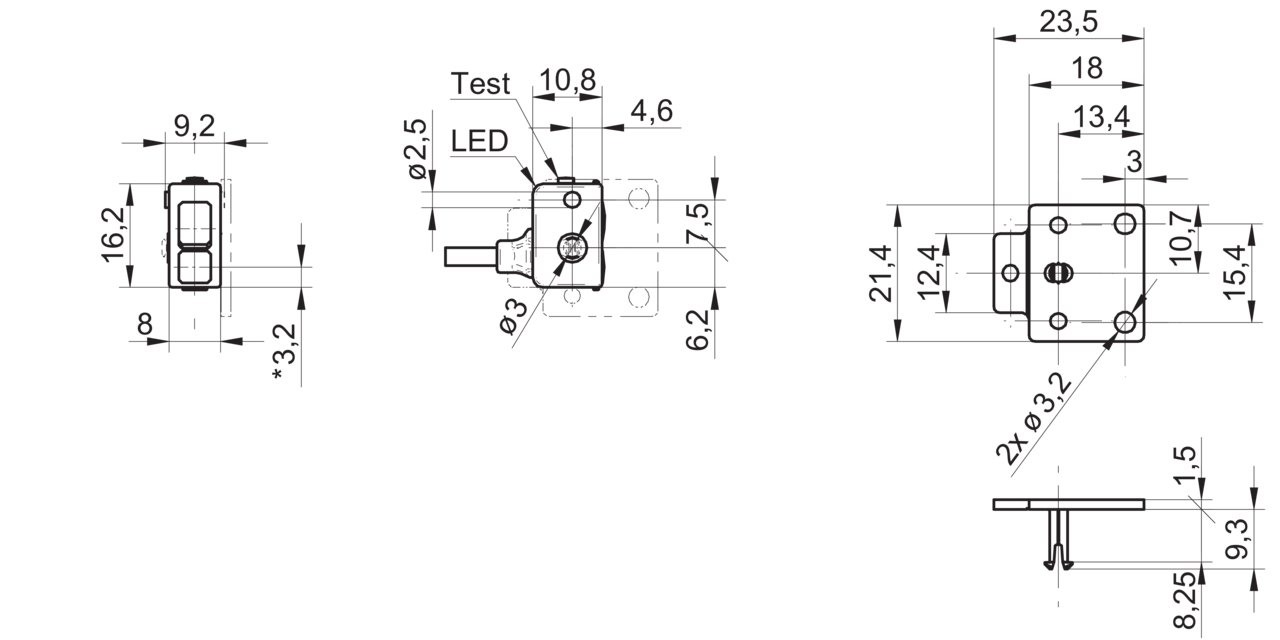

Výkresy

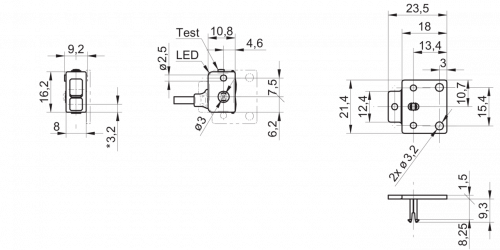

0417-FSCK_07.png | stáhnout (png, 2025-07-11 19:25:01)

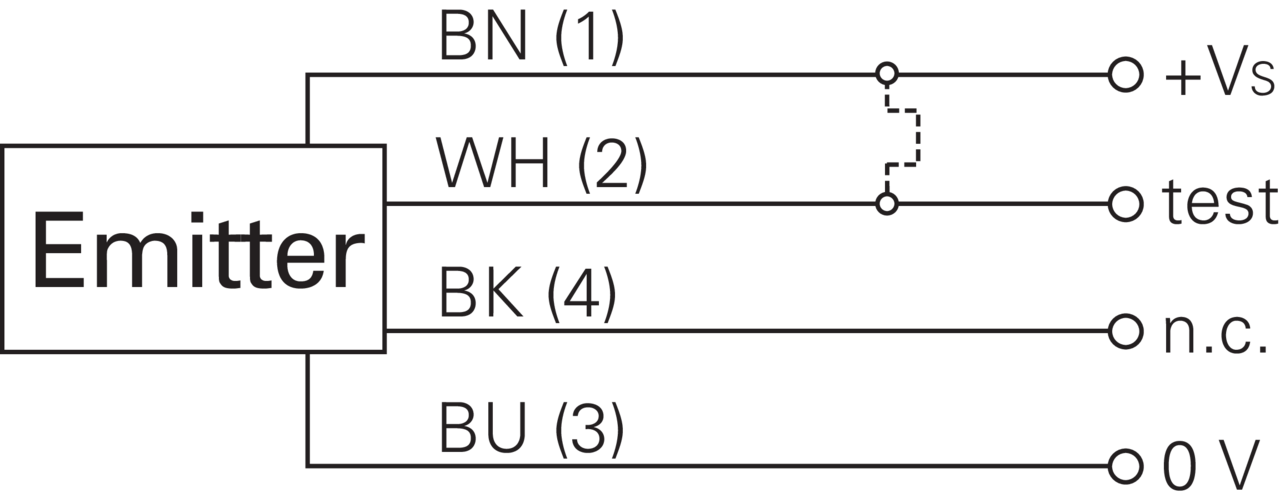

Diagram připojení

Zchn-3760.png | stáhnout (png, 2025-07-11 17:27:22)

Ke stažení

Datový list

Data sheet – FSCK 07D9601 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:28:03)
Data sheet – FSCK 07D9601 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:28:03)
Data sheet – FSCK 07D9601 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:28:03)

Rychlý start

Quickstart – FSCK 07D9601 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:22)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_07 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:33)

CAD

FSCK 07D9601 / IGES | stáhnout (zip, 2025-04-28 16:40:50)
FSCK 07D9601 / STEP | stáhnout (zip, 2025-07-11 17:50:16)
FSCK 07D9601 / PARASOLIDS | stáhnout (zip, 2025-04-28 16:40:51)
ePlan macro - 10151064 | stáhnout (edz, 2023-09-20 09:49:59)

Příslušenství

Obsahuje:Vhodný přijímač Montážní příslušenství

Vhodný přijímač

Další podobné produkty naleznete v kategorii: Optické snímače

Produkt (4)	Produktová skupina	Výstup/Rozhraní	Typ připojení	Skladová dostupnost
FECK 07N6901 - Through beam sensors - subminiature Obj. číslo: 10152095	Vysílač/Přijímač	NPN	Kabel	na dotaz
FECK 07N6901/KS35A - Through beam sensors - subminiature Obj. číslo: 10152097	Vysílač/Přijímač	NPN	Kabel s konektorem	na dotaz
FECK 07P6901 - Through beam sensors - subminiature Obj. číslo: 10151068	Vysílač/Přijímač	PNP	Kabel	na dotaz
FECK 07P6901/KS35A - Through beam sensors - subminiature Obj. číslo: 10151070	Vysílač/Přijímač	PNP	Kabel s konektorem	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	10150844 - Minofix mounting 07 Obj. číslo: 10150844 Materiál: Poniklovaná mosaz	Montážní příslušenství	na dotaz
