FPDK 07P6901 - Miniaturní retro-reflektivní snímač Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FPDK 07P6901 - Retro-reflective sensors - subminiature

retroreflexní snímač
0,6 m
pulsní červená LED dioda
PNP
Teach-in
spodní strana kabelu, 2 m
-20 … 50 °C
IP 65

Objednací číslo: 10151061
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Retro-reflective sensor
Zdroj světla:	Pulsed red LED
Skutečný rozsah Sb:	0.6 m
jmenovitý rozsah:	0.8 m
Polarizační filtr:	Yes
Indikace znečištění:	Flashing light indicator
Světelný indikátor:	LED green
Výstupní indikátor:	LED yellow
Nastavení citlivosti:	Teach-in
Vlnová délka:	660 nm
Potlačení vzájemného ovlivňování:	Yes

Elektrické parametry

Doba odezvy:	< 0.5 ms
Rozsah napájecího napětí +Vs:	11 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	25 mA
Běžná spotřeba proudu:	20 mA
Pokles napětí Vd:	<1.8 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	PNP
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	17.8 mm
Hloubka:	12.6 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (PMMA, MABS, PA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable bottom side, 2 m

Okolní podmínky

Pracovní teplota:	-20 - +50 °C
Třída krytí:	IP 65

Nákresy

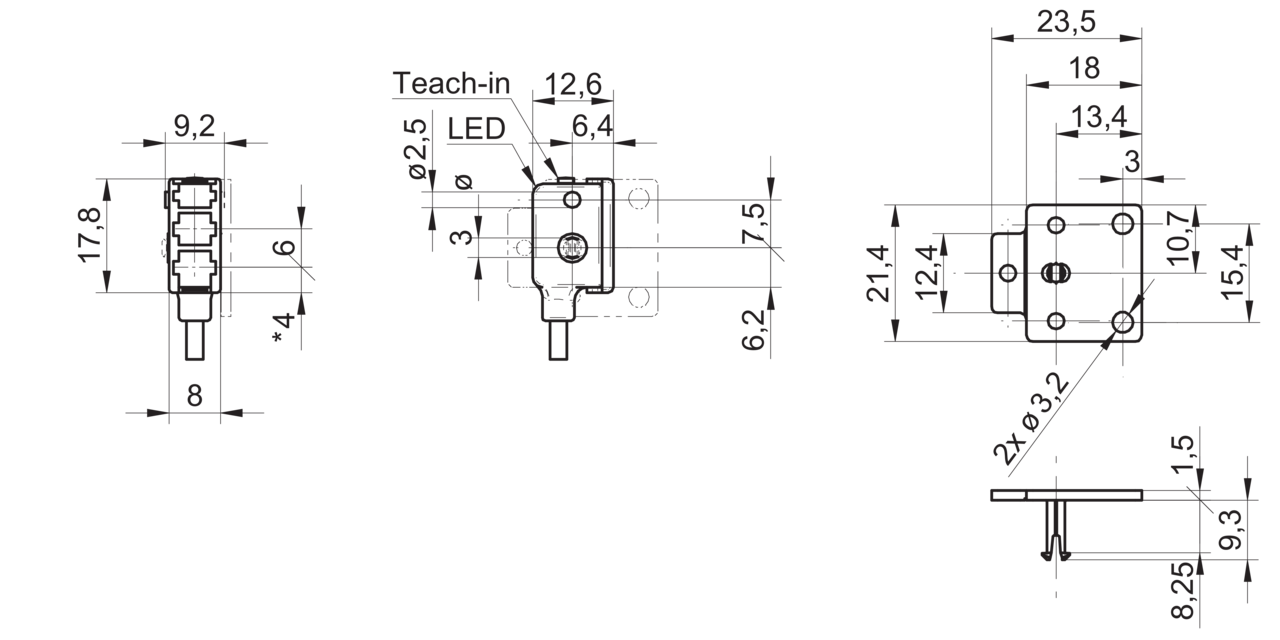

Výkresy

0416-FxDK_07_mit_Brille.png | stáhnout (png, 2026-03-24 08:25:01)

Diagram připojení

Zchn-3891.png | stáhnout (png, 2025-07-11 17:27:47)

Ke stažení

Datový list

Data sheet – FPDK 07P6901 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:27:57)
Data sheet – FPDK 07P6901 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:57)
Data sheet – FPDK 07P6901 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:57)

Rychlý start

Quickstart – FPDK 07P6901 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:22)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_07 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:33)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Příslušenství

Obsahuje:Odrazky Periferie Montážní příslušenství

Odrazky

Další podobné produkty naleznete v kategorii: Odrazky

Produkt (12) / Popis	Produktová skupina	Skladová dostupnost
FTAR 013A000 - Reflector round Ø 15 mm Obj. číslo: 10145963 Photoelectric retro-reflective sensors	Reflector	na dotaz
FTAR 014A000 - Reflector round Ø 21 mm Obj. číslo: 11006510 Photoelectric retro-reflective sensors	Reflector	na dotaz
FTAR 019A000 - Reflector round Ø 21 mm Obj. číslo: 11107543 Photoelectric retro-reflective sensors	Reflector	na dotaz
FTAR 020A000 - Reflector round Ø 25,2 mm Obj. číslo: 10138929 Photoelectric retro-reflective sensors	Reflector	3 ks
FTAR 038A000 - Reflector round Ø 46 mm Obj. číslo: 11006499 Photoelectric retro-reflective sensors	Reflector	na dotaz
FTDF 020F020 - Reflective tape rectangular 20 x 20 mm Obj. číslo: 10128299 Photoelectric retro-reflective sensors with laser diode	Reflector Reflective tape	na dotaz
FTDR 010A014 - Reflector rectangular 16,8 x 12,8 mm Obj. číslo: 10123622 Photoelectric retro-reflective sensors Special tape for PE, PP, TPE, PC, metals, glass	Reflector	na dotaz
FTDR 015A038 - Reflector rectangular 40 x 18 mm Obj. číslo: 10128191 Photoelectric retro-reflective sensors	Reflector	1 ks
FTDR 017A027 - Reflector rectangular 43 x 20,3 mm Obj. číslo: 10145962 Photoelectric retro-reflective sensors	Reflector	8 ks
FTDR 029A046 - Reflector rectangular 48 x 32,5 mm Obj. číslo: 10125741 Photoelectric retro-reflective sensors	Reflector	na dotaz
FTDR 047A048 - Reflector rectangular 75 x 54 mm Obj. číslo: 10145961 Photoelectric retro-reflective sensors	Reflector	4 ks
FTDR 084A084 - Reflector rectangular 84 x 84 mm Obj. číslo: 11101254 Photoelectric retro-reflective sensors	Reflector	na dotaz

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2) / Popis	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376 Výstup dle displeje (V nebo mA) nebo LED (PNP/NPN) Učení senzorů pomocí integrovaného tlačítka Teach-in Konektor pro zapojení napájecího zdroje (k dispozici jako příslušenství)	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377 LED (červená/zelená) pro digitální PNP/NPN signály Učení senzorů pomocí integrovaného tlačítka Teach-in Konektor pro zapojení napájecího zdroje (k dispozici jako příslušenství)	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	Minofix mounting 07 - Minofix mounting 07 Obj. číslo: 10150844 Materiál: Poniklovaná mosaz	Montážní příslušenství	na dotaz
