FLDK 110C1003/S42 - Copy counters - universal

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FLDK 110C1003/S42 - Copy counters - universal

0 … 60 mm
pulsed red laser diode
opto isolated
high/low switchable
50 °C
IP 54

Objednací číslo: 10152352
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd:	0 - 60 mm
Optimální snímací vzdálenost:	40 mm
Počítací rychlost:	< 600000 Copies/h
Rychlost objektu:	< 5 m/sec
Vzdálenost od objektu:	> 1 mm
Citlivost:	Single sheet/edge thickness 0,2 mm
vstup sync.:	No
měřicí bod:	Visible red laser line 2 mm
Zdroj světla:	Pulsed red laser diode
Vlnová délka:	670 nm
Třída laseru:	2
Indikace hrany:	LED yellow
Indikace napájení:	LED green
Potlačení falešných pulzů:	On/off switchable
Nastavení citlivosti:	High/low switchable

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	180 mA
Výstupní obvod:	Opto isolated
Délka výstupního pulsu:	5 / 10 / 15 / 20 ms selectable
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	30 mm
Konstrukce:	Rectangular
Materiál pouzdra:	PA 6
Konektor (napájecí):	DIN 45322, 6 pin
Materiál krycího skla:	Glass

Okolní podmínky

Pracovní teplota:	0 - +50 °C
Třída krytí:	IP 54

Nákresy

Výkresy

2767-Scatec_S42Dip_switches.png | stáhnout (png, 2025-07-11 19:51:51)

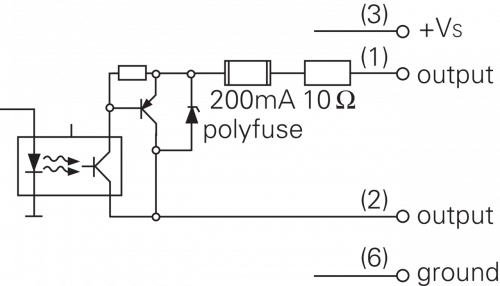

Diagram připojení

E-Zchn-0289-P.png | stáhnout (png, 2025-07-11 17:31:58)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Ke stažení

Datový list

Data sheet – FLDK 110C1003/S42 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:27:19)
Data sheet – FLDK 110C1003/S42 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:19)
Data sheet – FLDK 110C1003/S42 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:19)

Manuál

Operating instruction – Scatec2 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:33)
Operating instruction – Scatec2 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:33)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_110 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:33)

CAD

FLDK 110C1003/S42 / IGES | stáhnout (zip, 2025-04-28 17:46:45)
FLDK 110C1003/S42 / STEP | stáhnout (zip, 2025-07-11 17:00:27)
FLDK 110C1003/S42 / PARASOLIDS | stáhnout (zip, 2025-04-28 17:46:46)
ePlan macro - 10152352 | stáhnout (edz, 2023-09-20 09:49:54)

Software

Software – ScaDiag (Requires ScaDiag Kit) | stáhnout (zip, 2025-07-11 17:56:06)

Příslušenství

Obsahuje:Kabely Periferie Montážní příslušenství

Kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (2) / Popis	Délka kabelu	Skladová dostupnost
	ESG 16D/KSG16EP0030G - M16 straight connector 6-pin to M16 straight mating connector, 7-pin, 0,3 m Obj. číslo: 11100904 Extension cord for Connector type M16 0,3 m Shielded		na dotaz
	ESW 16D/KSG16EP0030G - M16 angled connector 6-pin to M16 straight mating connector, 7-pin, 0,3 m Obj. číslo: 11100905 Extension cord for Connector type M16 0,3 m Shielded		na dotaz

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (1)	Produktová skupina	Skladová dostupnost
	ZCKIT-SCA.S42 - ScaDiag Connection-Kit with application software ScaDiag for parameterization and data recording of SCATEC sensors on the PC. Operating system: Windows XP/2000 or later. Obj. číslo: 10156489	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	10157472 - Mounting panel for sensors SCATEC Obj. číslo: 10157472 Materiál: Hliník	Montážní příslušenství	1 ks
